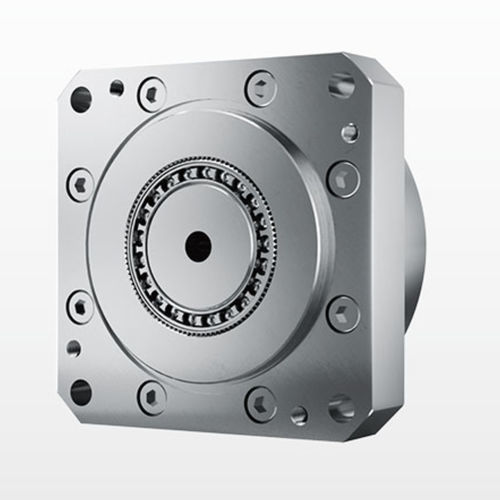

波動歯車減速機 NCGF-U-I同軸1 - 5 Nm5 - 10 Nm
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 波動
- 軸方向
- 同軸
- トルク
- 5 - 10 Nm, 1 - 5 Nm
- 構造の特徴
- コンパクト, 超小型
- 段数
- 一段
- 性能
- 高精度, 静音, 高効率, 低反発, 高荷重用
- 応用
- テキスタイル用, ロボット工学用, 医薬品用, 梱包機用, 溶接マシン用, 印刷機用, 工作機械用, 医療機器用, 自動車用
- 回転速度
最少: 3,500 rpm
(21,991.1486 rad.min-1)最大: 8,500 rpm
(53,407.0751 rad.min-1)- バックラッシュ
0.01 °
- 縮小率
最少: 50 unit
最大: 100 unit
- 重量
0.17 kg, 0.39 kg
(0.37 lb, 0.86 lb)
詳細
製品概要
デンボーンNCGF-U-Iシリーズひずみ波ギアボックス
NCGF-U-Iシリーズ歪み波ギアボックス 3.5-7.8 Nm
- モデル：減速比：50～100
- バックラッシ：930arcsec
- 公称出力トルク：5～7.8Nm
-
注文方法主な特徴ギアボックスの技術仕様
NCGF-11-00-U-I型ひずみ波ギアボックス
型式｜ギア比｜入力2000r/min時の定格回転数（Nm）｜始動/停止時の最大許容トルク（Nm）｜最大許容平均負荷トルク（Nm）｜最大瞬間許容トルク（Nm）｜最大許容入力回転数（rpm）｜許容平均入力回転数（rpm）｜始動トルク｜バックラッシ（arcsec）｜耐用年数（時間）｜重量（Kg）
NCGF-11｜50｜3.5｜8.3｜5.5｜17｜8500｜3500｜2｜30｜10000｜0.17
NCGF-11｜100｜5｜11｜8.9｜25｜8500｜3500｜1.5｜30｜10000｜0.17
NCGF-14-00-U-I型 ひずみ波ギアボックス
型式｜ギヤ比｜入力2000r/min時の定格回転数（Nm）｜始動/停止時の最大許容トルク（Nm）｜最大許容平均負荷トルク（Nm）｜最大瞬間許容トルク（Nm）｜最大許容入力回転数（rpm）｜許容平均入力回転数（rpm）｜始動トルク｜バックラッシ（arcsec）｜耐用年数（時間）｜重量（Kg）
NCGF-14｜50｜5.4｜18｜6.9｜35｜8500｜3500｜4.1｜20｜10000｜0.39
NCGF-14｜80｜7.8｜23｜11｜47｜8500｜3500｜2.8｜20｜15000｜0.39
NCGF-14｜100｜7.8｜28｜11｜54｜8500｜3500｜2.5｜20｜15000｜0.39
特性/仕様 テクニック
- シリーズ：NCGF-U-I
- モデル/仕様コード：11、14（その他：17、20、25、32、40など）
- 減速比あり：30、50、80、100、120、160など
- フレックススプライン形状：L=トップハット型、C=カップ型
- フレックススプラインの長さ：S=標準型、D=短管型
- ウェーブジェネレーターのタイプ：C＝コンポーネント・タイプ、U＝複合タイプ
- 高トルク・オプション：G＝高トルク設計（ブランク＝標準タイプ）
- カスタムプロジェクトコード：
- カスタマイズされた歪み波ギアボックス用E001
- 標準的なバックラッシュ：830 arcsec（一部のリストでは、特定のモデルで20 arcsecを表示）
- 公称出力トルク範囲を示す： 3.5 6 7.8 Nm（モデルおよび比率による）
- 記載されている標準的な耐用年数：10000 615000時間（モデル/比率による）
---
