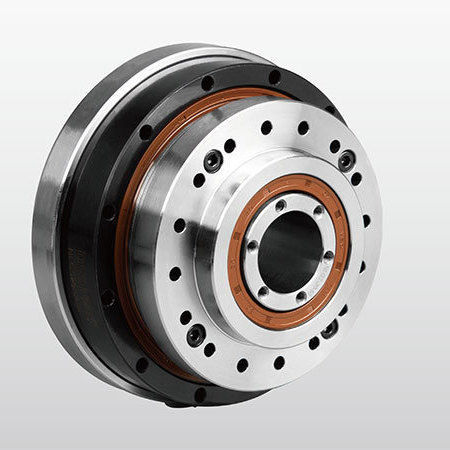

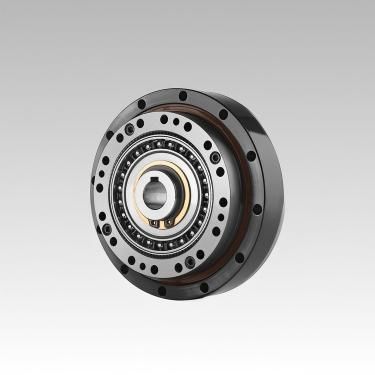

波動歯車減速機 NLGS-U-III

同軸1 - 5 Nm5 - 10 Nm

製品概要 DESBOERN NLGS-U-IIIシリーズひずみ波ギアボックス。モデル：11\14\17\20\25\32\40.減速比：50 - 160.バックラッシュ：20秒以下公称出力トルク範囲： 3.5 - 382 Nm。 ご注文の手順. 機種名 / ②仕様コード / ③減速比（例：30、50、80、100、120、160） / ④構造コード / ⑤波動発生器タイプ：コンポーネントタイプはC、複合タイプはU / ⑥カスタム仕様：E001 はカスタマイズされたひずみ波ギアボックスのプロジェクトコードです。 主な特長

• 高精度：複数の歯が180°対称の2つの位置で同時に噛み合い、ピッチエラーの影響を低減し、非常に高い位置精度と回転精度を可能にします。
• 大きな変速比：単段ひずみ波変速機は、シンプルな構造でi = 30-500に達することができ、同じ軸上の3つの基本部品が高速比を達成します。
• 高いベアリング容量：歯面接触と複数の同時噛合歯により、単位面積の負荷を低減；他の伝動形式より高いベアリング容量
• 小型・軽量：通常の歯車装置よりコンパクトな体積と軽量化；小型化と軽量設計に適している
• 高い伝動効率と長い耐用年数
• 低衝撃・低騒音で滑らかな伝動

。 取り付け方法（概要） 方法1: ギアボックスを出力フランジに固定し、入力フランジを円形スプラインに固定する; 波動発電機、ギアボックスのキャビティ、モーターのフランジのキャビティに指定のグリースを充填する; モーターとフランジを固定し、必要に応じてシーリングリングを追加する; 波動発電機をモーターシャフトの端（方向を観察する）にネジと平座金で固定する; 波動発電機をゆっくり回転させ、ギアボックスに挿入し、ギアボックスをモーターのフランジに接続する。注意：取り付け精度の要件に従ってフランジを製造すること、ネジロック接着剤付きの12.9高強度ネジの使用を推奨すること、ネジを締める前に一定期間モーターを低速（100 r/min）で運転すること、フランジキャビティの寸法を設計し、指定のグリースを充填すること、P22ページのネジ締めトルク表を参照すること。 ギアボックス技術仕様（一部機種データ）製品概要/仕様

• シリーズ
• NLGS-U-III (NLGS-U-III)
• シリーズ：NLGS-U-III（シリーズ表に記載されたNLGS / NCGS / NCGD / NLGD / NLGSTのバリエーション）
• 利用可能なサイズ（仕様コード）：11、14、17、20、25、32、40
• 減速比：30、50、80、100、120、160（サイズにより異なる）
• ウェーブ・ジェネレーター・タイプ：C（コンポーネント）、U（複合）
• フレックススプライン形状：L（トップハット型）、C（カップ型）
• フレックススプラインの長さ：S（標準）、D（ショートチューブ）
• 高トルク設計：Gは高トルク設計を示します（ブランク＝標準）
• 特殊構造を示します：Tは3波ジェネレーター構造を示す
• サイズ別の代表的な最大入力回転数：NLGS-11:8500rpm、NLGS-14:8500rpm、NLGS-17:7300rpm、NLGS-20:6500rpm、NLGS-25:5600rpm、NLGS-32:4800rpm、NLGS-40:4000rpm
• 標準的な許容平均入力回転数：一般的に3500rpm（異なります：NLGS-40は3000rpmを示します）

---
