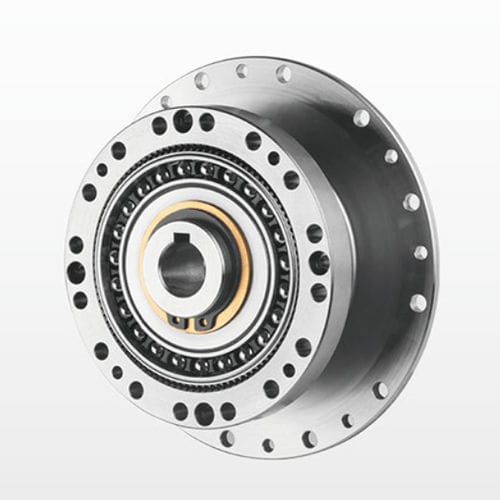

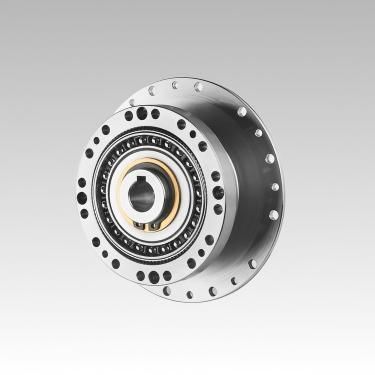

波動歯車減速機 NLGS-C-Ⅱ Series波動同軸中実軸
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 波動
- 軸方向
- 同軸
- 軸構成
- 中実軸
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm
- 設置
- フランジ取付形
- 構造の特徴
- コンパクト
- 段数
- 一段
- 性能
- 高精度, 静音, 高効率, 低反発, 高荷重用
- 応用
- テキスタイル用, ロボット工学用, 医薬品用, 梱包機用, 溶接マシン用, 印刷機用, 工作機械用, 医療機器用, 自動車用
- その他の特徴
- 高品質
- 回転速度
最大: 8,500 rpm
(53,407.0751 rad.min-1)最少: 3,000 rpm
(18,849.5559 rad.min-1)- バックラッシュ
0.01 °
- 縮小率
最大: 160 unit
最少: 50 unit
- 重量
最大: 1.87 kg
(4.12 lb)最少: 0.11 kg
(0.24 lb)
詳細
製品概要
DESBOERN NLGS-C-Ⅱシリーズはコンパクトなストレインウェーブ（ハーモニック）減速機で、位置決め精度、広い減速比、小型化が求められる産業用途に適しています。型式: 14、17、20、25、32、40。代表的な減速比: 30、50、80、100、120、160。シリーズの公称出力トルクは約7 Nm〜382 Nm、典型的なバックラッシュ ≤20 アーク秒です。
発注方法（識別／仕様コード）
型番構成: ① 工場コード | ② 型式コード (14,17,20,25,32,40) | ③ 減速比 (例:30,50,80,100,120,160) | ④ 構造コード | ⑤ ウェーブジェネレータ種別 (C = 部品型、U = 組合型) | ⑥ カスタム／プロジェクトコード (例: E001)。フレックススプライン形状: L = top-hat、C = cup。長さ: S = 標準、D = 短管。高トルク仕様: G。特別構造（3波）: T。
主な特長
機種別 技術仕様（概要）
以下は標準的な値の概要です。最終選定は減速比と構造コードに基づいて行ってください。
取付け方法（要点）
推奨手順は2通り: 方法1 — 出力フランジを固定し、ウェーブジェネレータおよびフランジ室に指定グリースを充填、ジェネレータをモータ軸端に取り付けてギアボックスへ挿入し、ねじと座金で固定。必要に応じシール使用。最終締め付け前に低速（約100 rpm）で回転させることを推奨。方法2 — フランジでギアボックスとモータを連結し、同様にグリース充填・ジェネレータ固定・出力フランジを結合。フランジ精度、締付トルク、ネジロックの指示に従ってください。
技術仕様 / オプション
DESBOERN NLGS-C-Ⅱシリーズはコンパクトなストレインウェーブ（ハーモニック）減速機で、位置決め精度、広い減速比、小型化が求められる産業用途に適しています。型式: 14、17、20、25、32、40。代表的な減速比: 30、50、80、100、120、160。シリーズの公称出力トルクは約7 Nm〜382 Nm、典型的なバックラッシュ ≤20 アーク秒です。
発注方法（識別／仕様コード）
型番構成: ① 工場コード | ② 型式コード (14,17,20,25,32,40) | ③ 減速比 (例:30,50,80,100,120,160) | ④ 構造コード | ⑤ ウェーブジェネレータ種別 (C = 部品型、U = 組合型) | ⑥ カスタム／プロジェクトコード (例: E001)。フレックススプライン形状: L = top-hat、C = cup。長さ: S = 標準、D = 短管。高トルク仕様: G。特別構造（3波）: T。
主な特長
- 高精度: 180°対称の複数歯同時噛み合いによりピッチ誤差の蓄積を低減し、高い位置決め・回転精度を実現。
- 単段で高い減速比: コンパクトな構造で高い比（通常 i = 30–500、構成により変動）を実現。
- 高い耐荷重性: 複数歯の接触により単位面積当たりの荷重を低減し、多くの従来機構より高い許容荷重を実現。
- 小型軽量: ミニチュア化・軽量化に適する設計。
- 高効率、長寿命、滑らかな伝動、低騒音。
機種別 技術仕様（概要）
以下は標準的な値の概要です。最終選定は減速比と構造コードに基づいて行ってください。
- NLGS-14 — 減速比: 50 (定格 7.0 Nm)、80 (10 Nm)、100 (10 Nm)。最大入力回転数: 8500 rpm。バックラッシュ: ≤20 アーク秒。寿命: 10,000〜15,000 h。重量: 約0.11 kg。
- NLGS-17 — 減速比: 50 (21 Nm)、80 (29 Nm)、100 (31 Nm)、120 (31 Nm)。最大入力回転数: 7300 rpm。バックラッシュ: 20 アーク秒。寿命: 10,000〜15,000 h。重量: 約0.18 kg。
- NLGS-20 — 減速比: 50 (33 Nm)、80 (44 Nm)、100–160 (52 Nm)。最大入力回転数: 6500 rpm。バックラッシュ: 20 アーク秒。寿命: 10,000〜15,000 h。重量: 約0.31 kg。
- NLGS-25 — 減速比: 50 (51 Nm)、80 (82 Nm)、100–160 (87 Nm)。最大入力回転数: 5600 rpm。バックラッシュ: 20 アーク秒。寿命: 10,000〜15,000 h。重量: 約0.48 kg。
- NLGS-32 — 減速比: 50 (99 Nm)、80 (153 Nm)、100–160 (178 Nm)。最大入力回転数: 4800 rpm。バックラッシュ: 20 アーク秒。寿命: 10,000〜15,000 h。重量: 約0.97 kg。
- NLGS-40 — 減速比: 50 (178 Nm)、80 (268 Nm)、100–160 (345–382 Nm)。最大入力回転数: 4000 rpm。バックラッシュ: 20 アーク秒。寿命: 10,000〜15,000 h。重量: 約1.87 kg。
取付け方法（要点）
推奨手順は2通り: 方法1 — 出力フランジを固定し、ウェーブジェネレータおよびフランジ室に指定グリースを充填、ジェネレータをモータ軸端に取り付けてギアボックスへ挿入し、ねじと座金で固定。必要に応じシール使用。最終締め付け前に低速（約100 rpm）で回転させることを推奨。方法2 — フランジでギアボックスとモータを連結し、同様にグリース充填・ジェネレータ固定・出力フランジを結合。フランジ精度、締付トルク、ネジロックの指示に従ってください。
技術仕様 / オプション
- シリーズ: NLGS-C-Ⅱ (ストレインウェーブ/ハーモニック)
- メーカー: DESBOERN
- 対応サイズ: 14、17、20、25、32、40
- 代表的な減速比: 30、50、80、100、120、160 (機種に依存)
- 公称出力トルク範囲: 約7 Nm〜382 Nm
- 代表バックラッシュ: ≤20 アーク秒
- フレックススプライン: L (top-hat)、C (cup); 長さ: S (標準)、D (短)
- ウェーブジェネレータ: C (部品型) または U (組合型)
- オプション: G = 高トルク設計、T = 3波構造、E001 = カスタムプロジェクトコード
