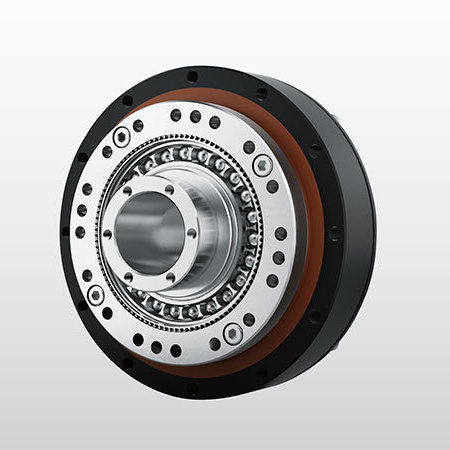

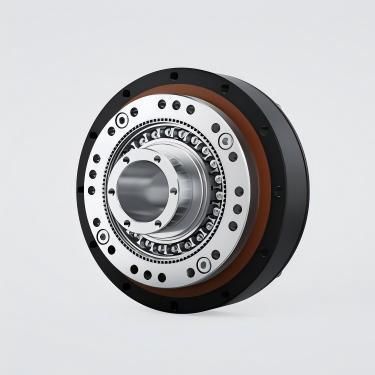

波動歯車減速機 NLGS-U-V
波動同軸5 - 10 Nm

お気に入りに追加する

商品比較に追加する

特徴

タイプ

波動

軸方向

同軸

トルク

200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm

設置

フランジ取付形

構造の特徴

コンパクト

段数

一段

性能

精密, 静音, 高効率, 低反発

応用

テキスタイル用, ロボット工学用, 医薬品用, 梱包機用, 溶接マシン用, 印刷機用, 工作機械用, 医療機器用, 自動車用

回転速度

最少: 3,000 rpm
(18,849.5559 rad.min-1)

最大: 8,500 rpm
(53,407.0751 rad.min-1)

バックラッシュ

0.01 °

縮小率

最少: 30 unit

最大: 500 unit

重量

最少: 0.45 kg
(0.99 lb)

最大: 5.4 kg
(11.9 lb)

製品概要

発注方法

主な特長

主な仕様（抜粋）

NLGS-14：比率例 50/80/100 — 定格トルク 7–10 Nm；最大入力回転数 8500 rpm；寿命 10,000–15,000 h；質量 ≈0.45 kg；バックラッシュ ±20 アーク秒。
NLGS-17：比率例 50/80/100/120 — 定格トルク 21–31 Nm；最大入力回転数 7300 rpm；寿命 10,000–15,000 h；質量 ≈0.63 kg；バックラッシュ ±20 アーク秒。
NLGS-20：比率例 50–160 — 定格トルク 33–52 Nm；最大入力回転数 6500 rpm；寿命 10,000–15,000 h；質量 ≈0.89 kg；バックラッシュ ±20 アーク秒。
NLGS-25：比率例 50–160 — 定格トルク 51–87 Nm；最大入力回転数 5600 rpm；寿命 10,000–15,000 h；質量 ≈1.44 kg；バックラッシュ ±20 アーク秒。
NLGS-32：比率例 50–160 — 定格トルク 99–178 Nm；最大入力回転数 4800 rpm；寿命 10,000–15,000 h；質量 ≈3.1 kg；バックラッシュ ±20 アーク秒。
NLGS-40：比率例 50–160 — 定格トルク 178–382 Nm；最大入力回転数 4000 rpm；寿命 10,000–15,000 h；質量 ≈5.4 kg；バックラッシュ ±20 アーク秒。

取付方法（概要）

方法1：出力フランジにギアボックスを固定し、ウェーブジェネレータ、ギアボックス内部およびモータフランジの空洞に指定グリースを充填；モータフランジを取り付け、ウェーブジェネレータをネジとワッシャでモータ軸端に固定；挿入時はウェーブジェネレータをゆっくり回転させ、最後にギアボックスをモータフランジに接続。
方法2：フランジでギアボックスとモータを接続；ギアボックスとフランジ空洞にグリースを充填；ウェーブジェネレータをモータ軸に固定；出力フランジの空洞にグリースを入れ、円形スプラインに接続。

注意事項
