波動歯車減速機 NLGS-U-I
同軸1 - 5 Nm5 - 10 Nm

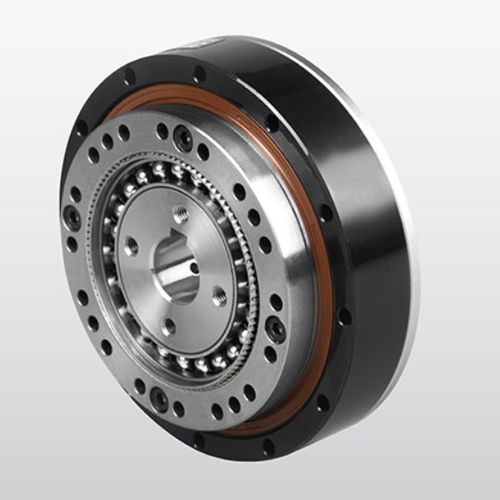

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 2

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 3

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 4

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 5

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 6

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 7

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 8

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 9

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 10

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 11

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 12

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 13

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 14

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 15

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 16

波動歯車減速機 - NLGS-U-I - DESBOER - 同軸 / 1 - 5 Nm / 5 - 10 Nm - 画像 - 17

お気に入りに追加する

商品比較に追加する

DESBOERのサイトについての詳しい情報

特徴

タイプ

波動

軸方向

同軸

トルク

200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm, 1 - 5 Nm

設置

フランジ取付形

構造の特徴

コンパクト

段数

一段

性能

高精度, 静音, 高効率, 低反発, 高容量

応用

テキスタイル用, ロボット工学用, 医薬品用, 梱包機用, 溶接マシン用, 印刷機用, 工作機械用, 医療機器用, 自動車用

その他の特徴

オーダーメイド

回転速度

最大: 8,500 rpm
(53,407.0751 rad.min-1)

最少: 3,500 rpm
(21,991.1486 rad.min-1)

バックラッシュ

0.01 °

縮小率

最大: 160 unit

最少: 30 unit

重量

最大: 10 kg
(22.05 lb)

最少: 0.27 kg
(0.6 lb)

詳細

製品概要 DESBOERN NLGS-U-Iシリーズひずみ波ギアボックス

利用可能なモデル：11、14、17、20、25、32、40
減速比：30、50、80、100、120、160（利用可能な代表的な比率）
バックラッシュ：≤20 arcsec（代表値）
公称出力トルク範囲：2.2～382 Nm（モデルおよび比率によって異なります）

ご注文方法（コード内訳）

① モデル名：NLGS（NCGS、NCGD、NLGD、NLGSTも）
②仕様コード：11、14、17、20、25、32、40などのサイズコード
③減速比：30、50、80、100、120、160など
④構造コード：(図面/仕様書で使用される特定の構造コード)
⑤波動発生器タイプ：C = コンポーネントタイプ、U = 複合タイプ
⑥ カスタム仕様：E001はプロジェクト/カスタムコードを示す
追加フラグ：生産地コード（例：N）、フレクスプライン形状 L = トップハット、C = カップ、フレクスプライン長さ S = 標準、D = ショートチューブ、高トルク設計 G = 高トルク設計（ブランク = 標準）、特殊構造 T = 3波発生器構造

主な特長

高精度：2つの180°対称位置に複数の歯が噛み合い、ピッチ誤差を最小化し、非常に高い位置/回転精度を実現

大伝達比：単段ひずみ波伝達比は通常i = 30-500、同じ軸上に3つの基本部品があるシンプルな構造で高速比を実現。

高いベアリング容量：多くの噛み合い歯と表面接触により、従来のギアタイプよりも単位面積荷重が低く、高いベアリング容量が得られます。

小型・軽量：通常のギアデバイスに比べて体積と重量が減少し、小型化が可能になります。 ギアボックスの技術仕様-概要表（モデルおよび比率による選択値） NLGS-11（表示されている場合はNm単位） モデル NLGS-11 - ギア比と性能の行：レシオ 30：定格 Nm 2.2、最大スタート/ストップ 4.5Nm、最大平均負荷 3.4Nm、最大モーメンタリ 8.5Nm、最大許容入力回転数 8500rpm、許容平均入力回転数 3500rpm、バックラッシ ±20arcsec、耐用年数 10000h、重量 0.27Kg レシオ50：定格3.5Nm、最大始動/停止8.3Nm、最大平均5.5Nm、最大モーメンタリ17Nm、バックラッシ±20arcsec、耐用年数15000h レシオ100：定格5Nm、最大スタート/ストップ11Nm、最大アベレージ8.9Nm、最大モメンタリ25Nm、重量1.5Kg、寿命15000h NLGS-14のレシオ50：定格7.0 Nm、最大始動/停止23 Nm、最大平均9 Nm、最大モメンタリ46 Nm、最大許容入力回転数8500 rpm、許容平均回転数3500 rpm、始動トルク4.5 cNm、バックラッシ±20 arcsec、耐用年数10000 h、重量0.4 Kg レシオ80：定格10 Nm、最大始動/停止30 Nm、最大平均14 Nm、最大瞬間61 Nm、重量3.1 Kg、耐用年数15000 h レシオ100：定格10 Nm、最大スタート/ストップ36 Nm、最大アベレージ14 Nm、最大モメンタリ70 Nm、重量2.8 Kg、耐用年数15000 h NLGS-17のレシオ50：定格21 Nm、最大スタート/ストップ44 Nm、最大アベレージ34 Nm、最大モメンタリ91 Nm、最大許容入力回転数7300 rpm、許容平均入力回転数3500 rpm、スタートトルク6.7 cNm、バックラッシュ±20 arcsec、耐用年数10000 h、重量～0.54 Kg レシオ80：定格29 Nm、最大始動/停止56 Nm、最大平均35 Nm、最大瞬間113 Nm、重量4.4 Kg、耐用年数15000 h レシオ100：定格31 Nm、最大スタート/ストップ70 Nm、最大アベレージ51 Nm、最大モメンタリ143 Nm、重量3.7 Kg、耐用年数15000 h レシオ120：定格31 Nm、最大始動/停止70 Nm、最大平均51 Nm、最大モーメンタリ112 Nm、重量3.4 Kg、耐用年数15000 h NLGS-20のレシオ50：定格33 Nm、最大スタート/ストップ73 Nm、最大アベレージ44 Nm、最大モメンタリ127 Nm、最大許容入力回転数6500 rpm、許容平均回転数3500 rpm、スタートトルク8.6 cNm、バックラッシュ±20 arcsec、耐用年数10000 h、重量0.72 Kg レシオ80：定格44 Nm、最大始動/停止96 Nm、最大平均61 Nm、最大瞬間165 Nm、重量5.4 Kg、耐用年数15000 h レシオ100：定格52Nm、最大始動/停止107Nm、最大平均64Nm、最大モーメンタリ191Nm、重量4.7Kg、耐用年数15000時間レシオ120：定格52 Nm、最大始動/停止113 Nm、最大平均64 Nm、最大モメンタリ191 Nm、重量4.2 Kg、耐用年数15000 h レシオ160：定格 52 Nm、最大始動/停止 120 Nm、最大平均 64 Nm、最大モーメンタリ 191 Nm、重量 3.6 Kg、耐用年数 15000 h NLGS-25のレシオ50：定格51Nm、最大始動/停止127Nm、最大平均72Nm、最大モメンタリ242Nm、最大許容入力回転数5600rpm、許容平均回転数3500rpm、始動トルク17cNm、バックラッシ±20arcsec、耐用年数10000h、重量1.22Kg レシオ80：定格82 Nm、最大始動/停止178 Nm、最大平均113 Nm、最大モメンタリ332 Nm、重量10 Kg（約表の値）、耐用年数15000 h レシオ100：定格87 Nm、最大スタート/ストップ204 Nm、最大アベレージ140 Nm、最大モメンタリ369 Nm、重量～8.8 Kg、耐用年数15000 h レシオ120：定格87 Nm、最大スタート/ストップ217 Nm、最大平均140 Nm、最大モメンタリ395 Nm、重量～8.0 Kg、耐用年数15000 h レシオ160：定格87 Nm、最大始動/停止時229 Nm、最大平均140 Nm、最大モメンタリ408 Nm、重量～6.9 kg、耐用年数15000 h NLGS-32のレシオ50：定格99 Nm、最大始動/停止281 Nm、最大平均140 Nm、最大モメンタリ497 Nm、最大許容入力回転数4800 rpm、許容平均回転数3500 rpm、始動トルク34 cNm、バックラッシュ±20 arcsec、耐用年数10000 h、重量2.54 Kg レシオ80：定格153 Nm、最大スタート/ストップ395 Nm、最大アベレージ217 Nm、最大モーメンタリー738 Nm、始動トルク21 cNm、耐用年数15000 h レシオ100：定格178 Nm、最大始動/停止433 Nm、最大平均281 Nm、最大モーメンタリ841 Nm、始動トルク20 cNm、耐用年数15000 h レシオ120：定格178 Nm、最大始動/停止459 Nm、最大平均281 Nm、最大モメンタリ892 Nm、始動トルク17 cNm、耐用年数15000 h レシオ160：定格178Nm；最大スタート/ストップ484Nm；最大平均281Nm；最大モメンタリ892Nm；始動トルク15cNm；耐用年数15000h NLGS-40／NLG5-40（選択）NLGS-40／NLG5-40（選択典型的な高容量ユニット：定格トルクは最大数百Nm（例えば、NLGS-40は比に応じて最大382Nm）；サンプルテーブルの項目は、定格トルク178～382Nm、最大始動/停止トルク～841Nm、最大モーメンタリおよび平均負荷に応じてスケーリングされた比50～160を示す；最大モデルの最大許容入力回転数は通常4000rpm（または一部のNLGバージョンの許容平均回転数3000rpm）。ウェーブ・ジェネレーターのサイズとモデル別の適合（選択）： NLGS-11：ウェーブジェネレーターA Ø5（Ø5H7）およびØ6（Ø6H7）適合オプション NLGS-14：ウェーブ・ジェネレーターA Ø5 (Ø5H7) / A Ø6 / A Ø8など。適合例には、公差（例：6 +0.1 /0、7 +0.1 /0、9.4 +0.1 /0）およびベアリング適合（例：2JS9/P9、3JS9/P9）が含まれます。 NLGS-17以上：ウェーブ・ジェネレーターの直径Ø8、Ø11、Ø14、Ø19、Ø22など、特定の適合（Φ8H7、Φ11H7、Φ14H7、Φ19H7、Ø22H7）および対応するウェーブ・ジェネレーターの外径（9.4、12.8、16.3、21.8、24.8mmなど）。 設置方法（概要）

特性 / 技術仕様

シリーズ/モデル：NLGS（NLGS-U-I構成を示す）

利用可能なサイズ：11、14、17、20、25、32、40

典型的な減速比：30、50、80、100、120、160

バックラッシュ：通常±20秒（多くの構成では≤20秒）

公称出力トルク範囲：~2.2Nm（NLGS-11）から最大382Nm（NLGS-40）まで（比率による）

最大許容入力回転数：モデルによる範囲（例えば、

許容平均入力回転数：一般的に3500 rpm（モデルにより異なる）

標準的な耐用年数：モデルと比率により10000～15000時間

ウェーブジェネレーターの直径/適合：

オプション：フレクスプライン形状（L/C）、フレクスプライン長さ（S/D）、高トルク設計（G）、特殊3波ジェネレーター構造（T）、カスタム・プロジェクト・コード（E001）

---
