- DESBOER
波動歯車減速機 NLGD-U-I同軸1 - 5 Nm5 - 10 Nm
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 波動
- 軸方向
- 同軸
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm, 1 - 5 Nm
- 設置
- フランジ取付形
- 構造の特徴
- コンパクト
- 段数
- 一段
- 性能
- 高精度, 静音, 高効率, ハイトルク, 高荷重用
- 応用
- テキスタイル用, ロボット工学用, 医薬品用, 梱包機用, 溶接マシン用, 印刷機用, 工作機械用, 医療機器用, 自動車用
- 回転速度
最少: 3,000 rpm
(18,849.5559 rad.min-1)最大: 8,500 rpm
(53,407.0751 rad.min-1)- バックラッシュ
0.01 rad
- 縮小率
最少: 30 unit
最大: 160 unit
- 重量
最少: 0.33 kg
(0.73 lb)最大: 3.09 kg
(6.81 lb)
詳細
製品概要

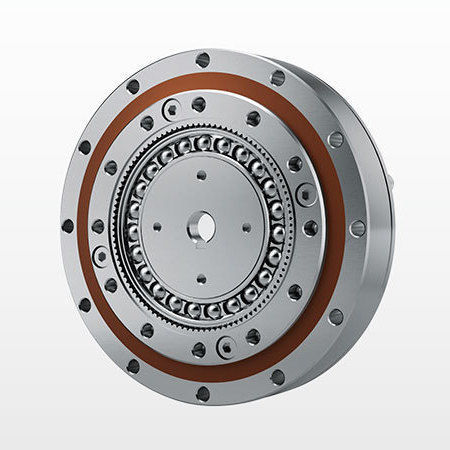

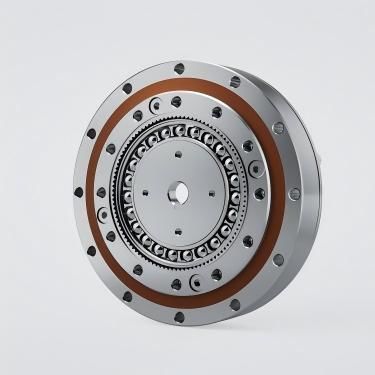

DESBOERN NLGD-U-Iシリーズひずみ波ギアボックス
利用可能なモデル：NLGDシリーズ（サイズ14、17、20、25、32、40）、U-I / U-T / Wバリエーション（ウェーブ・ジェネレーターのタイプと構造コード） 減速比：典型的なセットには30、50、80、100、120、160が含まれます 定格トルク範囲：約3. 最大許容入力回転数：サイズによって異なります（最小モデルレンジの約8500 rpmから、より大きなサイズの3000～4800 rpmまで）。 許容平均入力回転数：モデルにより通常3000～3500 rpm。 標準始動トルクおよびcNm値は、上記の表でモデルおよび比率ごとに提供されています。 標準バックラッシュ：モデルおよびセットアップにより±20 arcsecまたは≤20 arcsec。 耐用年数：表で9000～10000時間として示されている標準的な検証値（用途および条件による）： 重量（概算）：NLGD-14 ~0.33 kg、NLGD-17 ~0.42 kg、NLGD-20 ~0.52 kg、NLGD-25 ~0.91 kg、NLGD-32 ~1.87 kg、NLGD-40 ~3.09 kg 。
- モデルサイズ：14、17、20、25、32、40
- 利用可能な減速比：30、50、80、100、120、160（例）
- バックラッシュ：≤20 arcsec（代表値）
- 公称出力トルク範囲（モデル/比率による）： 3.7 - 206 Nm
-
ご注文方法（コード内訳）
モデル名
仕様コード
減速比（例：30、50、80、100、120、160）
構造コード
ウェーブジェネレーターのタイプ：C＝コンポーネントタイプ、U＝コンバインドタイプ
カスタム仕様：カスタム仕様： E001 = カスタマイズ歪波ギアボックス用プロジェクトコード
フレックススプライン/特殊コード主な特徴
- 高精度：複数の歯が対称的に噛み合い（180°対称の2つの位置）、ピッチ誤差の影響を低減し、非常に高い位置と回転精度を得ることができます。
- 大きな伝達比：単段ひずみ波伝達は、シンプルな構造で高い比（i = 30-500）を達成することができ、同じ軸上の3つの基本部分が高速比を可能にします。
- 高いベアリング容量：複数の歯が噛み合い、表面接触しているため、単位面積の負荷が減少します。
- 小型・軽量：通常の歯車装置に比べて体積と重量が小さく、小型化・軽量設計に適しています。
- 高い伝達効率と長い耐用年数：
- 低騒音で衝撃が少なく、滑らかな伝達が可能です。
---
