波動サーボギアボックス NCGS-C-Ⅰ
同軸5 - 10 Nm10 - 20 Nm

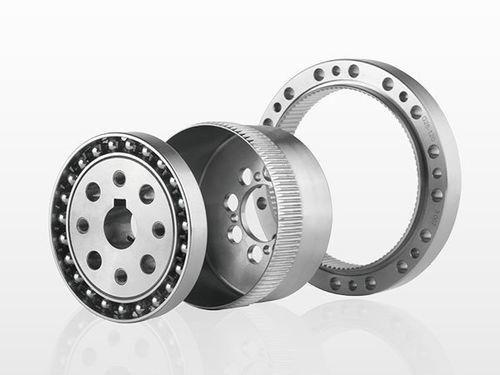

波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 2
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 3
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 4
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 5
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 6
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 7
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 8
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 9
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 10
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 11
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 12
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 13
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 14
波動サーボギアボックス - NCGS-C-Ⅰ - DESBOER - 同軸 / 5 - 10 Nm / 10 - 20 Nm - 画像 - 15
お気に入りに追加する
商品比較に追加する

特徴

タイプ
波動
軸方向
同軸
トルク
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm
設置
フランジ取付形
構造の特徴
コンパクト
段数
一段, 2段
性能
低反発, 高精度, 高効率, 静音, 高荷重用
応用
医薬品用, テキスタイル用, 工作機械用, ロボット工学用, 梱包機用, 印刷機用, 医療機器用
回転速度

最大: 7,300 rpm
(45,867.2527 rad.min-1)

最少: 3,000 rpm
(18,849.5559 rad.min-1)

バックラッシュ

0.01 °

縮小率

最大: 160 unit

最少: 50 unit

重量

最大: 1.7 kg
(3.75 lb)

最少: 0.15 kg
(0.33 lb)

詳細

製品概要
DESBOER NCGS-C-Ⅰ シリーズ ストレインウェーブ減速機。対応サイズ:14、17、20、25、32、40。減速比:30、50、80、100、120、160(その他は相談)。バックラッシュ通常 ≤20 arcsec。定格出力トルク範囲:モデルにより 7–382 Nm。

注文方法
  • ① 型式名(NLGS、NCGS、NCGD、NLGD、NLGST 等のシリーズコード)。
  • ② 寸法コード(14、17、20、25、32、40)。
  • ③ 減速比(例:30、50、80、100、120、160)。
  • ④ 構造コード(構造オプションは注文表参照)。
  • ⑤ 波形発生器タイプ:C = 部品型、U = 組合せ型。
  • ⑥ カスタム仕様:プロジェクトコード(例 E001)による特注対応。
  • 生産/工場コードおよびフレックススプラインオプション:N = 工場コード;フレックススプライン形状:L = トップハット、C = カップ;長さ:S = 標準、D = 短;高トルク設計:G = 高トルク、空欄 = 標準;特殊構造:T = 3波生成器。


主な特長
  • 高精度:複数歯が180°対称の2箇所で同時に噛み合うため、ピッチエラーの影響を低減し高い位置決め・回転精度を実現。
  • 高い減速比:単段のストレインウェーブ伝達で i = 30–500 を実現可能、3部品の同軸構造で高い速度比を達成。
  • 高い耐荷重性:歯面接触と複数歯の噛み合いにより単位面積あたりの負荷が低く、多くの従来伝達方式より高い耐荷重性を提供。
  • 小型軽量:従来のギア機構に比べて小型化・軽量化が可能。
  • 高い伝達効率と長寿命(仕様・保守に依存)。
  • 滑らかな伝達で衝撃および騒音が低い。


ギアボックス技術仕様(選択モデルのデータ抜粋)
表の見出し:Model | Gear Ratio | Rated Torque at 2000 r/min Input (Nm) | Max. Allowable Torque during Start/Stop (Nm) | Max. Allowable Average Load Torque (Nm) | Max. Momentary Allowable Torque (Nm) | Max. Allowable Input Speed (rpm) | Allowable Average Input Speed (rpm) | Starting Torque (cNm) | Backlash (arcsec) | Service Life (Hour) | Weight (Kg)

NCGS-32
NCGS-32 | 50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 0.89
NCGS-32 | 80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 0.89
NCGS-32 | 100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 0.89
NCGS-32 | 120 | 178 | 459 | 281 | 892 | 4800 | 3500 | 17 | ±20 | 15000 | 0.89
NCGS-32 | 160 | 178 | 484 | 281 | 892 | 4800 | 3500 | 15 | ±20 | 15000 | 0.89

NCGS-17
NCGS-17 | 50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.15
NCGS-17 | 80 | 29 | 56 | 35 | 113 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.15
NCGS-17 | 100 | 31 | 70 | 51 | 143 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.15
NCGS-17 | 120 | 31 | 70 | 51 | 112 | 7300 | 3500 | 3.2 | ±20 | 15000 | 0.15

NCGS-20
NCGS-20 | 50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.28
NCGS-20 | 80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.28
NCGS-20 | 100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.28
NCGS-20 | 120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.28
NCGS-20 | 160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.28

NCGS-25
NCGS-25 | 50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 0.42
NCGS-25 | 80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 0.42
NCGS-25 | 100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 0.42
NCGS-25 | 120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 0.42
NCGS-25 | 160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 0.42

NCGS-40
NCGS-40 | 50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 1.7
NCGS-40 | 80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 1.7
NCGS-40 | 100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 1.7
NCGS-40 | 120 | 382 | 802 | 586 | 1530 | 4000 | 3000 | 31 | ±20 | 15000 | 1.7
NCGS-40 | 160 | 382 | 841 | 586 | 1530 | 4000 | 3000 | 26 | ±20 | 15000 | 1.7

波形発生器/モデル別機械仕様(例)
NCGS-14:波形発生器オプション:Wave generator-A/B Ø5 -> Ø5H7、6+0.1/0、ベアリング 2JS9/P9 等。
NCGS-17:波形発生器の例:Ø8H7 寸法 9.4+0.1/0 (3JS9/P9)、wave generator-B Ø11 -> Ø11H7 寸法 12.8+0.1/0 (4JS9/P9)、wave generator-B Ø14 -> Ø14H7 寸法 16.3+0.1/0 (5JS9/P9)。

取り付け注意事項
  • 波形発生器、減速機内腔および接続フランジ空間にグリースを塗布してください。
  • モータとフランジを固定し、必要に応じてシールリングを追加してください。
  • 波形発生器をモータ軸端に確実に固定してください(向きに注意);ネジと平ワッシャで固定します。
  • 波形発生器をゆっくり回転させながら減速機に挿入し、その後減速機をモータフランジに接続します。
  • 推奨事項:取り付け精度要件に従ってフランジを製作すること;高強度ボルト(例:12.9級)とネジロック剤を使用すること;挿入後は最終締め付け前に低速でモータを一定時間回すこと;フランジ空間寸法を仕様に従って設計し指定グリースで充填すること;必要に応じて締付トルク表を参照してください。


仕様/技術情報
  • シリーズ:NCGS-C-Ⅰ Series(サイズ 14、17、20、25、32、40)。
  • 減速比:30、50、80、100、120、160(注文コードにより他の比率も可能)。
  • バックラッシュ:通常 ≤20 arcsec(±20 arcsec と表示されることが多い)。
  • 定格出力トルク:7–382 Nm(モデル依存)。
  • 最大許容入力回転数:モデル依存(例:NCGS-32 最大 4800 rpm;NCGS-20 最大 6500 rpm;NCGS-17 最大 7300 rpm;NCGS-40 最大 4000 rpm)。
  • 許容平均入力回転数:通常 3000–3500 rpm(モデルにより異なる)。
  • 使用寿命:典型値 10000–15000 時間(モデルと減速比に依存)。
  • 始動トルクと重量:モデル依存(例:NCGS-17 重量 0.15 kg;NCGS-32 重量 0.89 kg;NCGS-40 重量 1.7 kg)。
  • 波形発生器の種類、ベアリング公差および寸法指示はモデルごとに提供。
