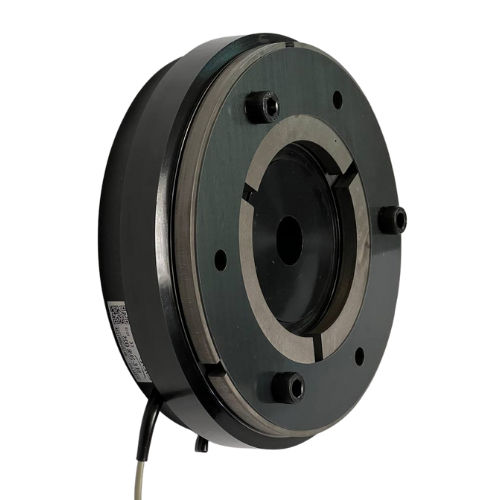

電磁式クラッチ SEE

摩擦ディスク式パススルー回転軸

電磁クラッチSEEは、基本的に、対応するコイルを備えたインダクタコア、摩擦材を組み込んだロータ（キーでシャフトに取り付けられる）、スプリング膜を備えた誘導ディスク自体と誘導サポートで構成される誘導アセンブリで形成されています。 マウント インダクタコアは、軸に対して中央に配置され、機械のベッドに合わせて調整されます。表に示されている寸法「a」は、以下の通りでなければなりません。 組み立て時には、表に示された寸法 "a "を遵守してください。 コイルに電圧（DC24Vに正規化）をかけると、磁界が形成され、誘導されたディスクをローターに引きつけ、メンブレンスプリングの変形を引き起こし、エアギャップ "a "を補正して、一体的なトルク伝達によるクラッチ動作を生み出します。電流を除去すると、部品6は元の位置に戻り、アーマチュアをローターから分離して係合を止め、残留トルクもなくなります。2つの摩擦面にはグリースやオイルが付着していないことを確認してください。 これらのユニットは、トルクがその公称値に達するまでに少数の作動を必要とします。 特徴 シングルプレーンのシングルディスク。 標準電圧 24V.DC ほとんどのメーカーに対応しています。 SEEの電磁クラッチは、以下のようなさまざまな機械に使用することができます。 繊維部門 ケーブル産業 グラフィックアート 工作機械 容器・包装 清掃車
