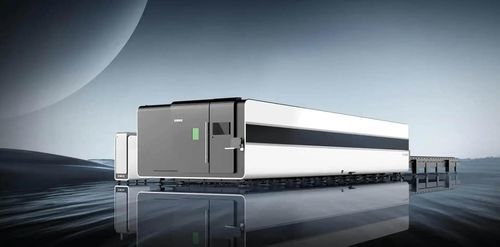

ファイバーレーザー切断機 LF4020GH

スチール用厚金属板用金属板用

製品概要
GHシリーズの大型ファイバーレーザー切断機 LF4020GH。8 kW〜60 kWの出力オプションにより、最大12 mの長尺および厚板の一括切断に対応し、産業向けの重板切断や大型部品の加工に適しています。

厚板加工能力の強化
最大12 mの全板一括切断が可能。動的性能を向上させ、厚物材での切断速度と処理能力を高めます。

モルタイズ（ほぞ）およびリベット溶接ベッド
超重量鋼板をモルタイズおよびリベット溶接で構成し、応力除去焼鈍、内部補強リブ、横管支持を備えたベッドは高い剛性と長期的な安定性を確保します。

マトリクス型排気構造
二列の独立多列高気密区画式排煙システムにより、有害ガス、煙、粉塵を効果的にろ過し、製造工程の環境性能を向上させます。

バスシステム＋バスモーター
EtherCATバスシステムとバスモーターにより、リアルタイム調整、効率的な協調、導入の簡素化を実現します。

主要機能

• エアプレッシャーDA補正 — 補助ガス圧が設定値に正確に到達することを保証します。
• インテリジェントヘッドリトラクション — ヘッドの戻し圧を自動で調整し、スムーズな動作を実現します。
• 貫通後のスラグ除去 — 貫通後のスラグを迅速に除去し、品質と生産性を向上させます。
• 痕跡の残らないマイクロジョイント — 最小限の接続点でバッチ切断を無痕に実行します。
• ビジュアル衝突回避 — 画像認識に基づき作業領域に人が入ると切断を停止して警報を発し、安全を確保します。
• 自動ノズル交換 — ノズルを自動交換し、連続自動加工を支援します。

サンプル表示と用途
加工サンプルの画像および業界別の適用例イラストを提供し、造船、鋼構造、農機、重機などの典型的な使用例を示します。

技術仕様
モデル: LF4020GH | LF6025GH | LF12025GH
作業領域: 4050 mm × 2030 mm | 6050 mm × 2530 mm | 12500 mm × 2550 mm
レーザー出力（オプション）: 60000W/40000W/30000W/20000W/15000W/12000W/8000W
寸法: 11320 × 3690 × 2860 mm | 15554 × 4345 × 2705 mm | 27980 × 4345 × 2705 mm
X/Y 軸位置決め精度: ±0.03 mm
X/Y 軸繰り返し位置決め精度: ±0.02 mm
最高速度: 150–220 m/min
最大加速度: 1.5G–2.5G

特徴 / 技術仕様

• モデル: LF4020GH
• シリーズ: GH Series
• 作業領域: 4050 mm × 2030 mm
• レーザー出力（選択可）: 8 kW〜60 kW (8000W/12000W/15000W/20000W/30000W/40000W/60000W)
• 機械寸法: 11320 × 3690 × 2860 mm
• X/Y 位置決め精度: ±0.03 mm; 繰り返し精度: ±0.02 mm
• 最高速度: 150–220 m/min; 最大加速度: 1.5G–2.5G
• ベッド構造: モルタイズ・リベット溶接の超重量鋼板、応力除去焼鈍、内部補強リブ装備
• 排気: 高気密区画式の二列多列独立排煙方式
• 制御: リアルタイム調整可能なEtherCATバスシステムとバスモーター
• 自動化機能: エア圧DA補正、インテリジェントヘッドリトラクション、スラグ除去、痕跡の残らないマイクロジョイント、ビジュアル衝突回避、自動ノズル交換
