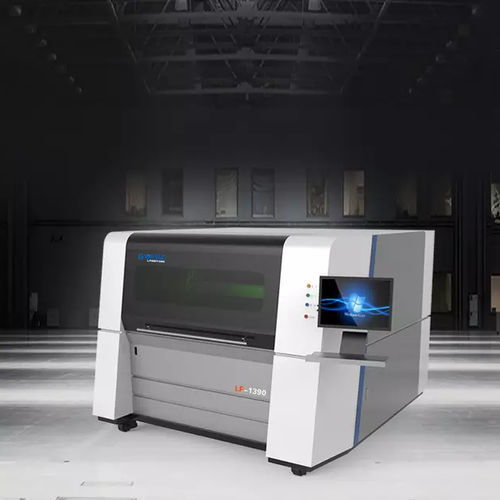

ファイバーレーザー切断機 LF1390

ステンレススチール用金属用薄金属板用

航空グレードアルミニウム門形フレーム（第3世代）
4300トンプレスによる押出成形と時効処理により製造され、6061 T6相当の強度を実現しています。航空機用アルミニウムは軽量で靭性に優れ、耐食性・耐酸化性があり、加工速度を大幅に向上させます。

安全性と密閉排煙

• 本体は完全密閉設計です。
• 観察窓には欧州CE規格のレーザー保護ガラスを採用しています。
• 切断時の煙は筐体内でろ過され、環境への排出を抑制します。

Y軸のデュアルレール・デュアルドライバ設計
Y軸の両側にデュアルガイドレールとダブルボールネジ駆動を採用し、ネジのたわみによる切断ラインの変形を防止し、高速切断時の直進性と曲線精度を確保します。

自動焦点（手動操作不要）

• 手動焦点調整不要：制御ソフトが焦点レンズを自動調整し、異なる厚さの板材の穿孔や切断を行います。自動調整は手動の最大10倍の速度です。
• 広い調整範囲：-10 mm〜+10 mm、精度0.01 mm、0〜20 mmの板厚に対応します。
• 部品寿命の延長：コリメーターレンズとフォーカスレンズは水冷ヒートシンクを備え、切断ヘッドの温度を下げて寿命を向上させます。

伝達および精度
G.WEIKE ファイバーレーザー切断機は、Panasonic（日本）製サーボモータ、Y軸に輸入TBIデュアルドライバー研削ボールねじ、X軸に輸入TBI研削ボールねじ、Hiwinガイドを装備しています。繰り返し位置決め精度は±0.02 mm、最大加速度0.5G、想定使用寿命は10年以上です。

業界での用途
LF1390は高精度切断向けに設計されており、機械、マイクロエレクトロニクス、ガラス加工、電子機器など高い切断精度を要求する分野で広く使われます。ステンレス板、亜鉛メッキ板、電解板など各種薄板金属の切断に適しています。

技術仕様
機種 | LF1390
レーザー出力 | 500W、800W、1000W、2000W、3000W（オプション）
作業領域 | 1300 × 900 mm
繰り返し位置決め精度 | ±0.02 mm
最大速度 | 40 m/min
最大加速度 | 0.5G
伝達方式 | 精密研削ボールねじ駆動
電源 | 220V、50/60Hz、60A

仕様 / 技術仕様

• 機種：LF1390
• レーザー出力：500W、800W、1000W、2000W、3000W（オプション）
• 作業領域：1300 × 900 mm
• 繰り返し位置決め精度：±0.02 mm
• 最大速度：40 m/min
• 最大加速度：0.5G
• 伝達方式：精密研削ボールねじ駆動
• 電源：220V / 50Hz / 60Hz / 60A
