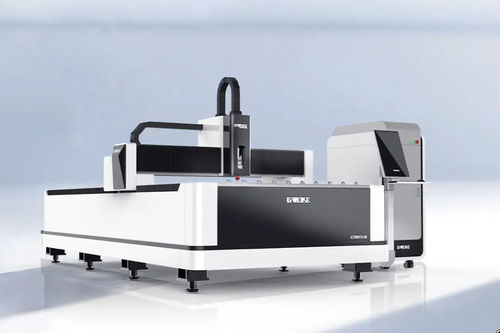

ファイバーレーザー切断機 LN series

金属用薄金属板用自動車産業用

概要
LNシリーズのシングルプラットフォーム式ファイバーレーザー切断機は、薄板から中厚板の高精度切断向けに設計されています。機械はデュアルバス式サーボモーターを採用し、動的応答を向上させ、無負荷走行速度120 m/分、最大加速度1.5Gを実現します。モジュラー式テーブルトップは輸送性を高め、保守の手間を低減します。ガントリは航空宇宙用アルミニウム製ビームで、4300トンプレス押出成形後に6061 T6相当に調質され、高い強度対重量比を提供します。

主な特徴

• デュアルバス式サーボモーターシステム — 動的性能を約30%向上
• 最大加速度：1.5G
• 無負荷走行速度：120 m/分
• 輸送を容易にしメンテナンスコストを低減するモジュラー式テーブルトップ
• 航空宇宙用アルミガントリ（4300トンプレス押出、6061 T6相当に調質）
• 出力側空気圧を正確に設定するための空気圧DA補正
• 自動ノズル交換（自動処理対応）
• 切断のジャッタを抑制するZ軸のインテリジェント振動抑制
• 移動時の衝突回避により衝突リスクを低減

サンプル表示
切断品質や典型的な部品形状を示すためのサンプル画像および加工例を提示しています。

用途
金属加工、車載部品、電子機器筐体、一般産業部品など、薄板〜中厚板のファイバーレーザー切断を必要とする製造業や作業所向けに設計されています。

主要仕様

• モデル：LF6025LN II | LF4020LN II | LF3015LN II
• 作業領域：6100×2550 mm | 4100×2050 mm | 3050×1520 mm
• レーザー出力オプション：12,000 W / 6,000 W / 4,000 W / 3,000 W / 2,000 W / 1,000 W
• X/Y軸位置決め精度：±0.05 mm（全モデル）
• X/Y軸繰り返し位置決め精度：±0.03 mm（全モデル）
• 定格電圧/周波数：380 V 50 Hz / 60 Hz（全モデル）
• 最大加速度：1.5G
• 無負荷走行速度：120 m/分

仕様

• モデル（焦点面）：LF3015LN
• シリーズ：LN Series
• 作業領域例：LF6025LN II — 6100×2550 mm; LF4020LN II — 4100×2050 mm; LF3015LN II — 3050×1520 mm
• 選択可能なレーザー出力：1,000 W / 2,000 W / 3,000 W / 4,000 W / 6,000 W / 12,000 W
• X/Y軸位置決め精度：±0.05 mm
• X/Y軸繰り返し精度：±0.03 mm
• 定格電圧/周波数：380 V、50 Hz / 60 Hz
• 最大加速度：1.5G
• 無負荷走行速度：120 m/分
• ガントリ：航空宇宙用アルミビーム、4300トンプレス押出、6061 T6相当に調質
• 主な機能：デュアルバスサーボ、モジュラー式テーブルトップ、空気圧DA補正、自動ノズル交換、インテリジェント振動抑制、衝突回避
