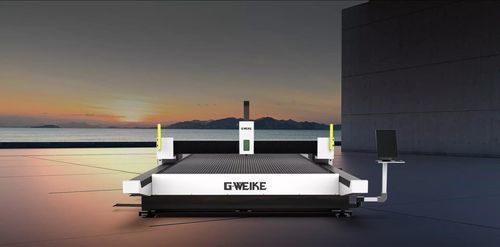

ファイバーレーザー切断機 SE series

スチール用金属用板金用

概要
SE Series の大型ファイバーレーザー切断機は、大型板金の高効率切断向けに設計されています。カスタマイズ可能なベッドサイズ、強化された安全機能、直感的な操作システムにより、操作が簡素化され生産性が向上します。

カスタマイズ可能なベッドサイズ
超大型フォーマットでベッド寸法をカスタマイズ可能。フルボードおよび複数枚同時積載に対応し、生産効率を効果的に向上させます。

分割ベッド
分割ベッド構造により寸法の柔軟なカスタマイズと二次応力除去の焼きなましが可能となり、ベッドの安定性と切断精度が向上します。

安全ライトカーテン保護
主梁の両側に取り付けられた安全ライトカーテンが作業者を全方位で保護し、事故を防止します。

インテリジェントシステム
習得が容易なシンプルな操作システムにより、オペレーターの教育時間を短縮し日常運用を支援します。

空気圧DA補正
排気の空気圧が設定値に正確に到達し、安定した切断条件を維持します。

サンプル
画像と加工サンプルは、典型的な切断結果と推奨される機械設定を示します。

用途

• 農業機械
• 鋼構造物
• タワー産業
• 造船
• 鉱山機械
• 板金加工
• 機械装置
• 建設機械

技術パラメータ
主要な技術パラメータと典型的な構成は以下に示します。

技術仕様

• モデル: 14031SE (SE Series); 12528SE (SE Series); 8025SE (SE Series)
• 作業領域: 14000×3100 mm (14031SE); 12500×2800 mm (12528SE); 8000×2500 mm (8025SE)
• レーザー出力オプション: 30000 W / 20000 W / 15000 W / 12000 W
• X/Y軸位置決め精度: ±0.05 mm
• X/Y軸繰り返し位置決め精度: ±0.03 mm
• 定格電圧・周波数: 380 V 50 Hz / 60 Hz
