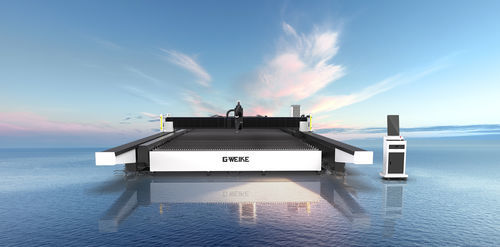

レーザー切断機 SAG series

スチール用金属用金属板用

概要
SAGシリーズの二重軌道超幅溝レーザー切断機は、線形のマルチトラック構造を採用し、安定した高速動作を実現します。幅は最大6 m、長さは最大60 mまでカスタマイズ可能な広幅・長尺フォーマットで大物ワークに対応します。

性能
軸Yの二重軌道設計により、最大加速度1.4G、最大連動速度140 m/minの優れた動的特性を発揮します。平台とベッドを分離した設計によりベッドフレームへの荷重衝撃を低減し、部品寿命を延ばしつつ長期にわたり精度と切断効率を維持します。

面取り切断能力
ABダブルペンデュラム機構により0°〜45°の面取り切断に対応し、X、Y、Vなどの多角度溝切断を許容角度範囲で実行できます。

煙・粉塵除去
「Following Wind + 配列吸煙」構造は、3台の高出力軸流ファンが横梁に沿って往復し吹き付けを行い、固定切断テーブル側でゾーンごとに同期吸煙することで煙・粉塵除去効率を高めます。

安全性と監視
安全柵を横梁両端に設置するなど複数の保護機構を備え、HDインテリジェントリアルタイム監視システムにより切断工程の全プロセス可視化と制御が可能です。

設計とオプション
オプション：平台、引き出し、エンクロージャ。オプションのビジュアル廃材システムは、不規則な余材の輪郭を正確に抽出し、ワンクリックのバッチスキャンと自動ネスティングで生産能力と材料利用率を向上させます。

典型的な用途

• 農業機械
• 鋼構造物
• 塔器産業
• 造船
• 採鉱機械
• 板金加工
• 機械装置
• 建設機械

技術仕様

• 機種: 10050SAG、12040SAG、14040SAG、16040SAG、40040SAG、60060SAG
• レーザー出力オプション: 12,000W / 40,000W / 60,000W / 80,000W / 135,000W
• 作業領域（カスタマイズ可能）: 長さ 6 m–60 m；幅オプション 4 m、5 m、5.2 m、5.5 m、6 m
• 最大加速度: 1.4G
• 最大連動速度: 140 m/min
• 面取り範囲: 0°–45°（ABダブルペンデュラム機構）
• 排煙方式: Following Wind + 配列吸煙（往復軸流ファン＋テーブル同期待機）
• X/Y軸位置決め精度: 0.1/10 m & 0.05/5 m
• X/Y軸繰り返し位置決め精度: ±0.05 mm
• オプション: 平台、引き出し、エンクロージャ、ビジュアル廃材システム
