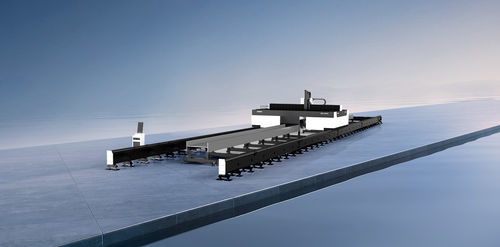

レーザー切断機 GKS-12015S

スチール用板金用形材

概要 形鋼の加工用に設計された業務用形鋼レーザー切断機で、1台の装置で切断、穿孔、面取り、ロック、マーキング、位置合わせを行う機能を備えています。 主な設計上の特徴

• オールインワン設計：切断、穿孔、面取り、ロック、マーキング、位置合わせをすべて1台の機械で実行可能です。
• 鋼板・形鋼のデュアルユース：形鋼と鋼板の両方の加工に対応し、様々な加工ニーズを満たします。
• ガントリー式ベッド構造：安定性と信頼性に優れ、動的性能が向上しています。ガントリー移動式加工により、柔軟な切断動作を実現します。
• Teklaワンクリックネスティング：TEKLA構造用3Dモデリングデータファイルの切断に対応し、別途図面を作成することなく、インテリジェントかつ迅速なネスティングを実現します。
• リアルタイム補正：切断精度を向上させるリアルタイム補正機能を搭載。
• 独自の切断テーブル瞬時調整機構：さまざまな幅の鋼材プロファイルの切断に素早く対応し、穿孔後のスラグを迅速に除去することで、品質と効率を向上させます。
• 超大型加工エリア：モジュール式設計で、最大長さ25.5メートルのダブルワークステーションを備え、大規模な加工に対応します。
• 3D 5軸リンク機構＋大型スイング軸：直線切断、面取り切断、半エッジ平面切断など、不規則な形状や3次元切断に対応可能です。

用途 鉄骨構造、建設機械、金属加工、橋梁・トンネル、車両フレーム、港湾機械。 技術仕様（表） 機種 GKS-12015S レーザー出力 12000W / 20000W / 30000W X軸 / Y軸 / Z軸移動量 3500mm / 28000mm / 1050mm 最大加速度 0.5G X軸／Y軸の位置決め精度 ±0.25mm/m X軸／Y軸の繰り返し位置決め精度 ±0.05mm 電源仕様 380V/50Hz 仕様／技術仕様

• モデル：GKS-12015S
• 利用可能なレーザー出力オプション：12000W、20000W、 30000W
• 移動範囲（X／Y／Z）：3500mm／28000mm／1050mm
• 最大加速度：0.5G
• 位置決め精度（X／Y）： ±0.25mm/m
• 繰り返し位置決め精度（X/Y）：±0.05mm
• 電源：380V / 50Hz
• 機能： 切断、ミリング、面取り、ロック、マーキング、位置合わせ
• 構造：安定した動的性能を実現するガントリーベッド
• 特長：Teklaによるワンクリックネスティング、瞬時の切断テーブル調整機構、3D 5軸連動、および大振幅軸対応
