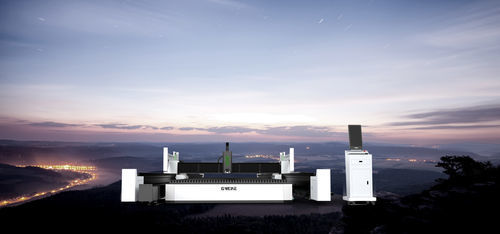

ファイバーレーザー切断機 SL series

スチール用金属用金属板用

概要
SL Seriesの地上レール式ファイバーレーザー切断機は、大判の金属加工向けに設計されたモジュール式システムで、高精度かつ高処理能力の切断を実現します。ベッドと作業台を分離した設計、ゾーン換気、横梁の安全ライトカーテン、オプションの多角度面取り切断に対応します。

モジュラーベッド
モジュール式ベッドにより要求に応じた長さに対応できます。ベッドと作業台は別個に設計されます。大断面の角パイプを溶接し、焼なまし後に仕上げることで構造の安定性、再現性のある精度、輸送の利便性を確保します。

フォーマットのカスタマイズ
機械の構成は顧客の要件に合わせて調整可能で、大判加工のレイアウトやワークハンドリングに適応します。

ゾーン換気
右側吹出し・左側吸引のゾーン換気により、煙や炭素堆積を抑制し、よりクリーンな切断環境を維持して切断品質を向上させます。

安全ライトカーテン保護
横梁の両側に設置されたライトカーテンが、切断範囲全体で作業者を保護し、衝突による事故を防止します。

面取り切断（オプション）
オプションで0–45°の多角度ワンパス面取り切断に対応し、溶接前処理や複雑形状に対応します。付属品：面取り切断ヘッド、作業プラットフォーム、消耗品用引き出し等。

インテリジェント機能とオプション

• エアプレッシャーDA補正：出口圧力を設定値に正確に到達させます。
• 自動ノズル交換：無人化・自動化処理を支援するオプションモジュール。
• インテリジェント振動抑制：Z軸のリアルタイム補正で切断時の振れを低減します。
• フォロワー衝突検知：ワークの歪みによる切断ヘッド衝突リスクを低減します。

サンプル
各種金属部品・厚さでの切断能力を示す加工サンプルを提供できます。

用途

• 農業機械
• 鋼構造物
• タワー産業
• 造船
• 鉱山機械
• 板金加工
• 機械装置
• 建設機械

技術仕様
型式：16032SL（SL Series） | 24032SL（SL Series）
加工エリア：16000×3200 mm（16032SL） | 24000×3200 mm（24032SL）
レーザー出力オプション：135000 W、80000 W、60000 W、40000 W、30000 W
X/Y軸位置決め精度：0.1/10m & 0.05/5m
X/Y軸繰返し位置決め精度：0.05 mm

仕様 / 技術的特徴

• シリーズ：SL Series
• 型式：16032SL、24032SL
• 加工エリア：16000×3200 mm / 24000×3200 mm
• レーザー出力：135000 W、80000 W、60000 W、40000 W、30000 W
• 位置決め精度 X/Y：0.1/10m & 0.05/5m
• 繰返し精度 X/Y：0.05 mm
• 長さカスタマイズ可能なモジュラーベッド
• 右側吹出し・左側吸引のゾーン換気
• 横梁の両側に安全ライトカーテンを装備
• オプション：0–45°面取り切断ヘッド、プラットフォーム、引き出し
• 機能：エアプレッシャーDA補正、自動ノズル交換（オプション）、インテリジェント振動抑制、フォロワー衝突検知
