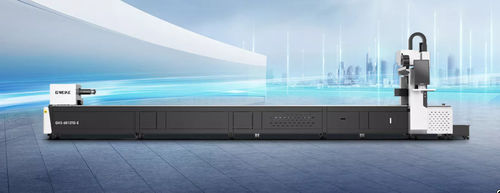

レーザー切断機 TG-E

金属用管医療用途

概要
TG-Eシリーズは、前チャックのオフセット（オーバーストローク）を採用したレーザーチューブ切断機で、コンパクトかつ効率的な切断を目的に設計されています。チャックの安定した把持により残材長が短縮され、前チャックのオフセットにより任意長さのパイプで超短残材処理が可能です（最小残材長30mm）。最終切断はダブルチャックで行い、より安定した切断を実現します。

主な特長

• 前チャックオフセットにより超短残材処理が可能（最小残材長30mm）
• ダブルチャックによる安定した最終切断
• 高い一体化設計：制御盤、レーザー光源、空気系をマシンベッドに統合し、設置面積を約30%削減
• フライングカットやトレース不要運転などをサポートするインテリジェントバスシステム
• 高性能エアチャックのオプション（120/160）

用途
オフィス家具、医療機器、フィットネス機器、金物・衛生陶器、ガードレール、配管関連産業など。

技術仕様（表）
6012 TG-E Series | 6016 TG-E Series
レーザー出力：1500W / 3000W | 1500W / 3000W
把持範囲：Φ10〜Φ120 mm；角パイプ：10×10〜120×120 mm | Φ10〜Φ160 mm；角パイプ：10×10〜160×160 mm
最大回転速度：140 r/min | 140 r/min
有効切断長さ：6500 mm | 6500 mm
最大荷重（1本あたり）：80 kg | 80 kg
高性能チャック仕様：120 エアチャック | 160 エアチャック

仕様 / 技術データ

• シリーズ：TG-E Series（6012、6016）
• レーザー出力オプション：1500 W または 3000 W
• 把持範囲（6012）：Φ10〜Φ120 mm；角パイプ：10×10〜120×120 mm
• 把持範囲（6016）：Φ10〜Φ160 mm；角パイプ：10×10〜160×160 mm
• 最大回転速度：140 r/min
• 有効切断長さ：6500 mm
• 最大荷重（1本あたり）：80 kg
• エアチャックオプション：120（6012） / 160（6016）
