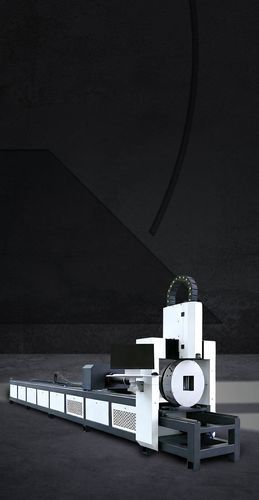

ファイバーレーザー切断機

金属用管フレキシブル

製品概要
小径の丸パイプおよび角パイプの加工に対応する本機は、短残材の切断に対応する前チャックオフセット構造、安定した終端クランプ、素材利用の向上を特長としたチューブ用レーザーカッティングマシンです。

主な特長

• 対応パイプ範囲：Φ19～Φ120 mm
• レーザー出力：1500 W
• チャックスピード：200 r/min
• 有効切断長：6100 mm

前チャックオフセットによる短残材切断
前チャックオフセット機能により、長さの異なるパイプの短残材加工が可能です。最終切断はダブルチャックでのクランプにより行われ、安定性と材料活用性を高めます。

小径チューブ向けの丸・角パイプ切断
丸パイプおよび角パイプの加工要件を満たし、Φ19～Φ120 mmの丸パイプ、□19×19～□120×120 mmの角パイプに対応し、柔軟な小径チューブ製作を実現します。

安定した切断のための1500 Wファイバーレーザー光源
優れたビーム品質により回折限界近くまで集光が可能で、高精度加工要件に対応します。連続モードと変調パルスモードの両方をサポートし、熱影響領域を低減して加工品質と効率を向上させます。

調整可能な焦点レーザーヘッド（チューブ切断用）
より高速で精密な焦点移動と広い焦点範囲。冷却構造を統合し、3チャネルのエアフロー設計でノズルとセラミックリングを保護し、連続稼働時間を延長します。3枚の保護レンズを備えた一体型筐体でIP65の防塵性能を達成し、レンズバレルを清潔かつ密封状態に保ちます。

適用業界

• オフィス家具
• 医療機器
• フィットネス機器
• 金物・衛生設備
• 手すり（ガードレール）製造
• ディスプレイラック
• 軽量配管部品

仕様

• レーザー出力：1500 W
• クランプ範囲：丸パイプ Φ19～Φ120 mm；角パイプ □19×19～□120×120 mm
• 最大回転速度：200 r/min
• 有効切断長：6100 mm
• 単管許容荷重：80 kg
• ラバーローラー径：190 mm
• チャック構造：120 空気圧チャック
