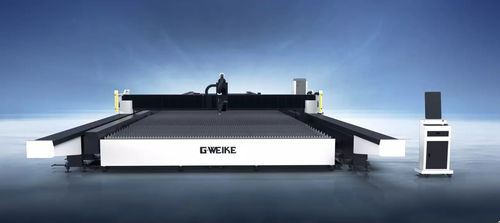

ファイバーレーザー切断機 SA series

スチール用金属用金属板用

概要
SA Seriesは、二重ガントリー構造の超ワイド・超ロングファイバーレーザー切断機で、オーバーサイズの板材加工に対応します。リニアマルチトラック設計により滑らかで安定した高速運転を実現。最大作業幅は6 m、最大長さは60 m。オプションのデュアルビーム／デュアルヘッド構成で同時切断が可能です。

主な特長

• 超ワイド＆超ロングの切断プラットフォーム（最大6×60 m）による大判板材の取り扱い。
• Y軸ダブルレール駆動で動的安定性を強化；最大加速度1.4 G、走行速度最大140 m/min。
• 前後の安全ライトカーテンとHDインテリジェント監視による多層安全対策で工程全体を可視化。
• 「Follow-blow + マトリクス抽気」方式：ガントリー搭載の軸流ファンが指向性のある気流を供給し、固定テーブルはゾーン抽気で同時に煙を除去。
• AB二重スイングヘッドによる0–45°の面取り切断（X、Y、V型面取りに対応）で多角度の面取り加工に対応。
• スプリットタイプのベッドとプラットフォーム設計により荷重支持面とベースを分離し、応力を低減して高出力運転下での長期精度を維持。
• ビジョンベースのスクラップ検出により不規則な残材の輪郭抽出、バッチスキャン、ワンクリックのインテリジェントネスティングを実現し、生産性と材料歩留まりを向上。

性能ハイライト
Y軸ダブルレール駆動による動的安定性；最大加速度1.4 G；走行速度最大140 m/min。ビジョンベースのネスティングによりスループットと材料利用率が大幅に向上します。

ビジョンベースのスクラップ検出
不規則残材の輪郭を正確に抽出、バッチスキャン、ワンクリックのインテリジェントネスティングに対応。現場事例では生産性が最大200%、材料歩留まりが最大175%向上と報告されています。

サンプル表示
切断サンプルや加工部品により、得られるエッジ品質、面取りの一貫性、形状精度を確認できます。

主な用途

• 農業機械
• 鉄骨構造の製作
• 送電鉄塔
• 造船
• 鉱山機械
• 板金加工
• 大型機械装置
• 建設機械

技術仕様
GKS14040SA (SA Series) — 作業領域 (mm): 14000×4000；レーザー出力 (W): 135000 / 80000 / 60000 / 40000 / 30000；位置決め精度: 0.1/10m & 0.05/5m；X/Y繰返し位置決め精度: 0.05 mm；X/Y最大走行速度: 100–140 m/min；加速度: 1G–1.4G。
GKS40040SA (SA Series) — 作業領域 (mm): 40000×4000；レーザー出力 (W): 135000 / 80000 / 60000 / 40000 / 30000；位置決め精度: 0.1/10m & 0.05/5m；X/Y繰返し位置決め精度: 0.05 mm；X/Y最大走行速度: 100–140 m/min；加速度: 1G–1.4G。
GKS60060SA (SA Series) — 作業領域 (mm): 60000×6000；レーザー出力 (W): 135000 / 80000 / 60000 / 40000 / 30000；位置決め精度: 0.1/10m & 0.05/5m；X/Y繰返し位置決め精度: 0.05 mm；X/Y最大走行速度: 100–140 m/min；加速度: 1G–1.4G。

仕様

• シリーズ: SA Series
• 機種: 二重ガントリー式超ワイド・超ロングファイバーレーザー切断機
• 最大作業幅: 最大6 m
• 最大作業長さ: 最大60 m
• 選択可能レーザー出力: 135000W、80000W、60000W、40000W、30000W
• 位置決め精度: 0.1/10m & 0.05/5m
• X/Y軸繰返し位置決め精度: 0.05 mm
• X/Y軸最大走行速度: 100–140 m/min
• 加速度: 1G–1.4G (最大1.4 G)
• 面取り切断: AB二重スイングヘッドで0–45°（X、Y、V型面取り対応）
• 排煙: Follow-blow + マトリクス抽気、ガントリー搭載軸流ファンとゾーン抽気テーブル
• 安全: 前後の安全ライトカーテンとHDインテリジェント監視
• 設計: 荷重支持面とベースを分離するスプリットタイプのベッドとプラットフォーム
• ビジョン: バッチスキャンおよびインテリジェントネスティングを備えたビジョンベースのスクラップ検出（生産性・歩留まり向上）
