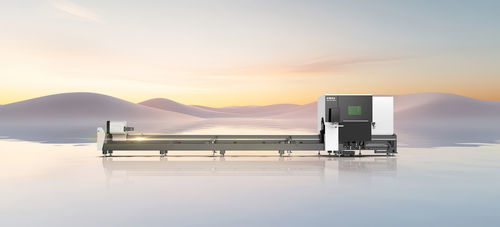

レーザー切断機 TMII series

管医療用途浴室・洗面所用品製造メーカー用

概要
二チャック式の小径チューブ用ベベル（面取り）レーザー切断機。精度の高い、安定した、材料を節約するチューブ加工を目的に設計されています。超短残材処理、前チャックのオフセット、90°側面設置のマシンベッドにより、積み込み/取り出しや保守が容易です。各種チューブ形状や生産環境に対応します。

主な特徴

• 超短残材：最小残材長は30 mmまで低減し、材料ロスを抑制します。
• 最終切断用の二チャック締結：安定したクランプで正確な面取りを実現します。
• 前チャックのオフセット：チューブ長にかかわらず超短残材処理を可能にします。
• 90°側面設置のマシンベッド：重心を下げ、切断安定性を向上させ、積み込み/取り出しを容易にします。
• 高回転速度チャック：最大200 r/min（機種により異なる）で生産性を向上させます。

適用業界

• オフィス家具
• 医療機器
• フィットネス機器
• 金物・衛生陶器
• ガードレール産業
• 配管産業

技術パラメータ
モデル：6012TM 2II（TMシリーズ） | 6016TM 2II（TMシリーズ）
レーザー出力：1500 W / 3000 W / 6000 W
チャック範囲：Φ10–Φ120 mm; □10×10–□120×120 mm | Φ10–Φ160 mm; □10×10–□160×160 mm
最大回転速度：200 r/min | 140 r/min
有効切断長さ：6500 mm
単管荷重：80 kg
チャック構成：120 空気圧チャック | 160 空気圧チャック

特長 / 技術仕様

• 最小残材長：最小30 mm
• クランプ：最終切断は二チャック締結で安定性を確保
• 前チャックオフセットによる超短残材処理
• マシンベッド：90°側面設置で重心を下げ、取り扱いを容易化
• 最大チャック回転速度：機種により最大200 r/min
• 有効切断長さ：6500 mm
• 単管荷重能力：80 kg
• 選択可能なレーザー出力：1500 W、3000 W、6000 W
• チャック範囲：Φ10–Φ120 mm（6012TM 2II）、Φ10–Φ160 mm（6016TM 2II）；角形は最大120×120 mm、160×160 mm
• チャックタイプ：機種に応じて120または160の空気圧チャック
