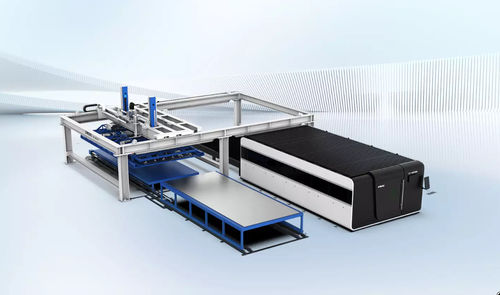

ファイバーレーザー切断機 GAS

金属用板金用シ－ト

概要
GAS SERIES のファイバーレーザー切断機は、産業用板金加工向けに設計されています。最大6000×2500 mmの超大判対応、高い積載能力、自動化されたワークフロー（真空吸着による自動搬入、レーザー切断、ギア式搬出）を備えています。モジュラー式ガントリーフレームにより1対2または1対N構成が可能で、インテリジェント検出により板材のキズを防止します。

主な特長

• 超大判対応で高い積載能力：最大加工サイズ 6000×2500 mm、最大積載 3 t。
• 高い自動化：真空吸着自動搬入、レーザー切断、ギア搬出による安定した連続稼働。
• モジュラーガントリーフレーム設計：モジュール化により組立が容易で、1→2や1→Nの拡張が可能。
• インテリジェント検出と素材保護：単板搬入時のセンサー検出で搬入/搬出時のキズを防止。

用途

• 自動車製造
• オフィス家具生産
• 電気・電子産業
• シャーシ・筐体製造
• エレベータ製造
• キッチン用品生産
• 装飾カーテンウォール
• 機械製造
• 金型産業
• 鉄道輸送部品
• 医療機器部品

技術仕様（パラメータ）
最大搬入板サイズ：6000×2500 mm
最小搬入板サイズ：2000×1000 mm
搬入/搬出板 最大厚さ：14 mm
搬入/搬出板 最小厚さ：1 mm
搬入/搬出板 最大重量：2000 kg
交換トロリー 単層搭載重量：5 T
交換トロリー 単層搭載高さ：50 mm
マニピュレータ 走行速度：10–25 m/min
マニピュレータ 上下速度：5–12 m/min
電動トロリー交換速度：12 m/min
作業サイクル時間：280 s
機器消費電力：43 kW
システム総重量：17000 kg
機器エア入口管：16 mm
機器エア源：0.6–0.7 MPa
電源要件：380 V / 50 Hz

技術仕様一覧

• 最大搬入板サイズ：6000×2500 mm
• 最小搬入板サイズ：2000×1000 mm
• 搬入/搬出板 最大厚さ：14 mm
• 搬入/搬出板 最小厚さ：1 mm
• 搬入/搬出板 最大重量：2000 kg
• 交換トロリー 単層搭載重量：5 T
• 交換トロリー 単層搭載高さ：50 mm
• マニピュレータ 走行速度：10–25 m/min
• マニピュレータ 上下速度：5–12 m/min
• 電動トロリー交換速度：12 m/min
• 作業サイクル時間：280 s
• 機器消費電力：43 kW
• システム総重量：17000 kg
• 機器エア入口管：16 mm
• 機器エア源：0.6–0.7 MPa
• 電源要件：380 V / 50 Hz
