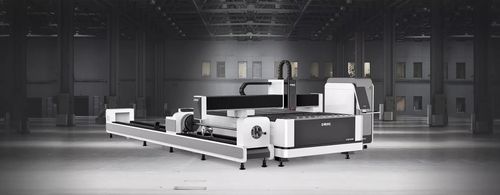

ファイバーレーザー切断機 LF3015CNR

アルミニウム用ステンレススチール用板金用

製品概要
LF3015CNRは、板材と丸パイプの両方を切断できる兼用CNCファイバーレーザー切断機です。板材とパイプを一台で処理する設計により、設置面積を削減し、量産性を向上させます。

第3世代 航空用アルミニウムガントリー
4300トンプレスによる押出成形と時効処理で製造され、6061 T6相当の強度に達します。アルミガントリーは高靱性、軽量、耐食性に優れ、動的特性を向上させます。

兼用化と省スペース
LF3015CNRは板材・パイプの切断を一台で行い、別々の機械と比べてフットプリントを削減し、工程効率を高めます。

チャック設計
両側電動チャックを採用、中央自動調整機能付き。対角線方向の調整範囲は20〜200 mmで、パイプを確実かつ再現性良く保持します。

分割式自動パイプ支持
知能化された分割式のパイプ支持により、長尺パイプ切断時の変形を防ぎ、切断中の同心度を維持します。

自動焦点調整（手動不要）

• 手動調整不要 — ソフトウェア制御でレンズを自動調整し、穿孔・異なる厚さの板材切断を自動化します。
• 広い調整範囲 — 焦点範囲 −10 mm〜+10 mm、分解能0.01 mm。板厚0〜20 mmに適合します。
• 寿命延長 — コリメーターレンズおよびフォーカスレンズに水冷ヒートシンクを装備し、切断ヘッド温度を低減して寿命を延ばします。

分割式長方形管溶接ベッド
ベッドは航空用の金属ハニカム構造を採用し、内部の補強を持つ複数の長方形管を溶接して組み立てられ、高剛性、引張強度、ガイドレールの安定性を確保します。

• 高い構造強度と安定性により長期使用でも歪みを防止
• 長方形管壁厚：10 mm、ベッド重量（概算）：4500 kg

駆動と精度
台湾YYCラック、日本Yaskawaモーター、フランスMotoreducer減速機を装備。繰返し位置決め精度：±0.02 mm、最大加速度：1.5 Gで高速切断と長寿命運用に対応します。

産業用途
板材とパイプの統合加工向けに設計。代表的な用途：石油・配管部材、フィットネス機器フレーム、自動車部品、筐体・配電盤、薄板およびパイプの一般加工。
切断可能材料・厚さ例：炭素鋼板（パイプ）0.5–5 mm、ステンレス板0.5–2.5 mm、亜鉛めっき鋼板、電気亜鉛めっき鋼板、シリコン鋼等。パイプ径範囲：20–220 mm。

技術仕様 / 仕様一覧

• 機種：LF3015CNR
• レーザー出力オプション：1000W、2000W、3000W、4000W、6000W、8000W、12000W（選択可）
• 外形寸法：9250 × 4500 × 2300 mm
• 作業エリア（板材）：3050 × 1530 mm
• 繰返し位置決め精度：±0.02 mm
• 最大移動速度：100 m/min
• 最大加速度：1.5 G
• 電圧/周波数：380 V / 50 Hz または 60 Hz、60 A
• 自動焦点範囲：−10 mm〜+10 mm、精度0.01 mm
• 対応板厚：炭素鋼 0.5–5 mm；ステンレス 0.5–2.5 mm
• パイプ直径範囲：20–220 mm
• ベッド：分割式長方形管溶接ベッド、長方形管壁厚10 mm、ベッド重量（概算）4500 kg
