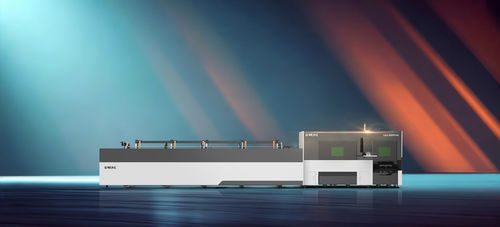

レーザー切断機 GKS6009 TAG

金属用管溶接用

概要
GKS6009 TAG Series は、可動ガントリ構造とゾーン切断技術を組み合わせた自動べベル対応チューブレーザー切断機です。残材をほぼゼロに近づける切断を実現し、材料利用率を向上させます。モジュール式インテリジェント自動供給システムを備え、チューブの連続供給と自動サイクル処理をサポートして作業負荷を軽減し生産効率を高めます。無振動（ゼロスイング）ベベル機構により ±45° の自動べベル切断が可能で、二次的な面取り作業を削減し溶接工程を簡素化します。プルフィード方式の給送設計で各種チューブ形状に対し安定した供給を行います。

主な特徴

• 可動ガントリとゾーン切断により 2 チャックで残材ほぼゼロの切断を実現
• モジュール式インテリジェント自動供給システムで連続供給と自動サイクル処理を実現
• 無振動ベベル機構による ±45° の自動べベル切断
• プルフィード設計で安定かつ均一なチューブ給送を実現

用途

• オフィス家具の製造
• 医療機器用部品
• フィットネス機器のフレーム
• 金物および衛生設備
• 手すり・ガードレール業界
• 配管部品

仕様

• 型式：GKS6009 TAG Series
• レーザー出力：1500 W / 3000 W
• 自動供給範囲：丸管 Φ10–Φ90 mm；角管 □10×10–□90×90 mm
• クランプ範囲：丸管 Φ20–Φ90 mm；角管 □20×20–□90×90 mm
• 最大回転速度：150 r/min
• 有効切断長：6500 mm
• 単管積載能力：80 kg
• チャック構造：90 空気圧チャック
