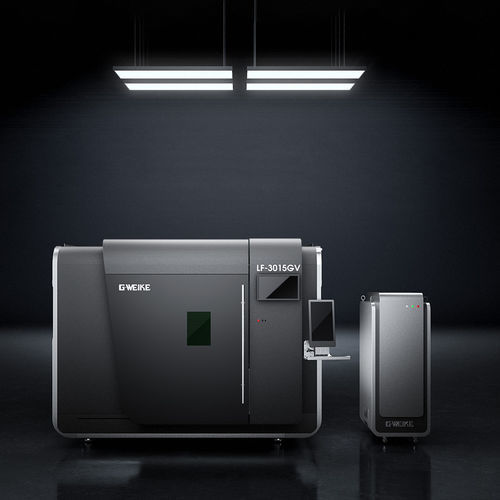

ファイバーレーザー切断機 GV series板金用金属板用サーボドライブ
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー
- 切断製品
- 板金用, 金属板用
- 制御タイプ
- サーボドライブ
- 用途
- 自動車産業用, 金属製作用, 建築機械用, キッチン用品製造メーカー用
- 材料の搬入
- 自動搬入・搬出
- 相
- 三相
- 構成
- 大型, 平台, 2D
- その他の特徴
- 自動, 高精度, 高速, 高出力, 水冷却機能付, 自動供給機能付
- X軸移動距離
3,050 mm, 4,050 mm, 6,030 mm
(120.08 in, 159.45 in, 237.4 in)- Y軸移動距離
1,530 mm, 2,030 mm
(60.24 in, 79.92 in)- 切断速度
200 m/min
- レーザー出力
3,000 W, 6,000 W, 12,000 W
- 繰り返し切断精度
0.02 mm
(0.0008 in)- 加速度
29.42 m/s²
(96.52 ft/s²)- 電源
380 V
- 積載量
1,200 kg, 2,300 kg, 3,200 kg
(2,645.5 lb, 5,070.6 lb, 7,054.8 lb)
詳細
概要
GVシリーズのファイバーレーザー切断機は、板金の大量処理に対応する超高速走行性能と高精度を提供します。最大3Gの加速度と10Hzのローパスフィルタを組み合わせることで、複雑な切断経路でも高速での安定した始動・停止が可能です。
主要性能
機械・構造の特徴
光学系と切断ヘッド
駆動・伝達
自動化と生産
自動搬送・荷卸しシステムとのシームレスな接続が可能で、高速板金処理の完全自動化を実現し、作業者依存を低減します。
適用業界
主な仕様
GVシリーズのファイバーレーザー切断機は、板金の大量処理に対応する超高速走行性能と高精度を提供します。最大3Gの加速度と10Hzのローパスフィルタを組み合わせることで、複雑な切断経路でも高速での安定した始動・停止が可能です。
主要性能
- 3Gの最大加速度と10Hzのローパスフィルタにより、高速域での安定駆動を維持します。
- 最大移動速度200 m/minで生産性を向上します。
- 切断経路最適化アルゴリズムにより無駄な空走を削減し、複雑形状での処理効率を50%以上改善します。
機械・構造の特徴
- ベッドからビーム、伝達系まで長期的な精度を維持する高安定構造設計。
- トポロジー最適化を施した軽量中空ハニカムビーム：同重量でねじり剛性を18%向上、同剛性で重量を25%低減し、高速運転時の安定性を確保します。
- 低重心の溶接重荷重ベッドと幅広の側面リブにより曲げ・ねじり耐性を強化し、応力解放による微小変形を防止します。
光学系と切断ヘッド
- BLTインテリジェント切断ヘッドにより切り幅が狭く、熱影響部が小さくなりエッジ品質が向上します。
- 光学経路の90%以上を覆う全身水冷設計により熱歪を抑え、連続加工時のビーム品質を維持します。
駆動・伝達
- 高回転・高トルクのサーボモーターは最大300%のトルク出力、5000 rpmのピーク回転数、136.6 kg·cm²のロータ慣性を備え、複雑な輪郭に対して瞬時で精密な応答を実現します。
- 出力軸・ギアを最適化したドイツ式一体化減速機；主要部品は42CrMo合金鋼製で剛性、耐摩耗性、寿命を向上させています。
自動化と生産
自動搬送・荷卸しシステムとのシームレスな接続が可能で、高速板金処理の完全自動化を実現し、作業者依存を低減します。
適用業界
- 配電盤・筐体
- 建設機械
- 板金製造
- 自動車製造
- エレベーター製造
- 厨房機器・家具製作
主な仕様
- モデル：LF-3015GV｜LF-4020GV｜LF-6020GV
- 加工寸法：3050×1530 mm｜4050×2030 mm｜6030×2030 mm
- レーザー出力：3000W / 6000W / 12000W（オプション）
- 最大X/Y軸速度：200 m/min
- X/Y軸繰返し位置決め精度：±0.02 mm
- X/Y軸位置決め精度：±0.03 mm
- 最大切断加速度 / ローパスフィルタ：3G / 10 Hz
- 最大テーブル積載量：1200 / 2300 / 3200 kg
- 定格電圧・周波数：380V 50Hz/60Hz
