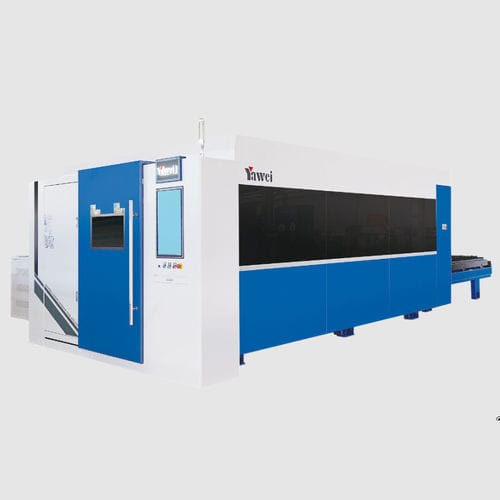

レーザー切断機 HLB series
金属用板金用制御ソフトウェア付き

レーザー切断機 - HLB series - JIANGSU YAWEI MACHINE TOOL - 金属用 / 板金用 / 制御ソフトウェア付き

お気に入りに追加する

商品比較に追加する

特徴

切断方法

レーザー

切断材料

金属用

切断製品

板金用

制御タイプ

制御ソフトウェア付き

その他の特徴

高速, 精密, 全閉

X軸移動距離

3,070 mm, 4,085 mm, 6,120 mm
(120.87 in, 160.83 in, 240.94 in)

Y軸移動距離

1,545 mm, 2,055 mm, 2,565 mm
(60.83 in, 80.91 in, 100.98 in)

Z軸移動距離

240 mm
(9 in)

最大切断高さ

240 mm
(9.4 in)

切断速度

140 m/min

レーザー出力

3,000 W, 6,000 W, 12,000 W

繰り返し切断精度

0.02 mm, 0.03 mm
(0.0008 in, 0.0012 in)

加速度

最大: 14.71 m/s²
(48.26 ft/s²)

最少: 11.77 m/s²
(38.62 ft/s²)

全長

8,700 mm, 11,000 mm, 15,500 mm
(343 in, 433 in, 610 in)

全幅

4,000 mm, 5,000 mm, 5,800 mm
(157 in, 197 in, 228 in)

高さ

2,300 mm
(91 in)

積載量

900 kg, 1,500 kg, 3,000 kg
(1,984.2 lb, 3,306.9 lb, 6,613.9 lb)

詳細

概要
HLB High-Speed Seriesは中〜薄板の切断向けに設計されており、産業生産環境で必要とされる高い軌道速度と高精度な位置決めを提供します。機械はバス制御技術とPC対応のレーザー制御システムを組み合わせ、安定したプロセス制御と運転者が調整可能な切断パラメータを実現します。

機種および主な仕様

HLB-2560: 切断範囲 6100×2545 mm；X軸ストローク 6120 mm；Y軸ストローク 2565 mm；Z軸ストローク 240 mm；X-Y 最大軌道速度 140 m/min；X/Y 最大加速度 1.2 G m/s²；位置決め精度 ±0.03 mm；再位置決め精度 ±0.02 mm；最大テーブル荷重 3000 kg；機械寸法 15500×5800×2300 mm；レーザー出力 3/6/12 kW
HLB-2040: 切断範囲 4065×2035 mm；X軸ストローク 4085 mm；Y軸ストローク 2055 mm；Z軸ストローク 240 mm；X-Y 最大軌道速度 140 m/min；X/Y 最大加速度 1.5 G m/s²；位置決め精度 ±0.03 mm；再位置決め精度 ±0.02 mm；最大テーブル荷重 1500 kg；機械寸法 11000×5000×2300 mm；レーザー出力 3/6/12 kW
HLB-1530: 切断範囲 3050×1525 mm；X軸ストローク 3070 mm；Y軸ストローク 1545 mm；Z軸ストローク 240 mm；X-Y 最大軌道速度 140 m/min；X/Y 最大加速度 1.5 G m/s²；位置決め精度 ±0.03 mm；再位置決め精度 ±0.02 mm；最大テーブル荷重 900 kg；機械寸法 8700×4000×2300 mm；レーザー出力 3/6/12 kW
