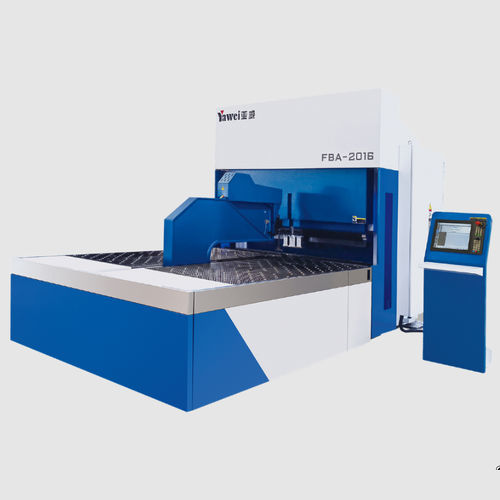

サーボ電動プレスブレーキ FBA series

CNC工場用精密

製品概要

• フルタッチHMIと高度なCNC制御を備えた、精密な板金曲げ用CNCパネルベンダーのシリーズです。
• 繰り返し精度の高い部品ハンドリングを実現する信頼性の高い機械式クランプと柔軟な位置決め装置を搭載しています。
• 折り長さ、折り高さ、材料厚さの幅広いレンジをカバーし、筐体製造や板金加工、空調（HVAC）用途に対応します。
• 生産現場での低消費電力と低騒音運転を想定した設計です。

利用可能なモデル / オプション

• FBA1516
• FBA1516（吸着タイプ）
• FBA2016
• FBA2020
• FBA2030

技術仕様
FBA1516
最大対角板材長さ：1850 mm
最大折り長さ：1500 mm
最大折り高さ：165 mm
最大板厚（軟鋼 410 N/mm²）：1.2 mm
最大板厚（ステンレス 660 N/mm²）：0.8 mm
最大板厚（アルミ合金 265 N/mm²）：1.6 mm
最小板厚：0.5 mm
サーボ軸数：12
総電力：28 kW
外形寸法（L*W*H）：4.4*2.2*2.45 m
機械重量：10000 kg

FBA1516（吸着タイプ）
最大対角板材長さ：1850 mm
最大折り長さ：1500 mm
最大折り高さ：165 mm
最大板厚（軟鋼 410 N/mm²）：1.2 mm
最大板厚（ステンレス 660 N/mm²）：0.8 mm
最大板厚（アルミ合金 265 N/mm²）：1.6 mm
最小板厚：0.5 mm
サーボ軸数：9
総電力：25 kW
外形寸法（L*W*H）：3.4*2.2*2.45 m
機械重量：9500 kg

FBA2016
最大対角板材長さ：2400 mm
最大折り長さ：2000 mm
最大折り高さ：165 mm
最大板厚（軟鋼 410 N/mm²）：2.0 mm
最大板厚（ステンレス 660 N/mm²）：1.2 mm
最大板厚（アルミ合金 265 N/mm²）：3.0 mm
最小板厚：0.5 mm
サーボ軸数：12
総電力：36 kW
外形寸法（L*W*H）：4.5*2.8*2.8 m
機械重量：14000 kg

FBA2020
最大対角板材長さ：2400 mm
最大折り長さ：2000 mm
最大折り高さ：200 mm
最大板厚（軟鋼 410 N/mm²）：2.0 mm
最大板厚（ステンレス 660 N/mm²）：1.2 mm
最大板厚（アルミ合金 265 N/mm²）：3.0 mm
最小板厚：0.5 mm
サーボ軸数：12
総電力：36 kW
外形寸法（L*W*H）：4.5*2.8*3.0 m
機械重量：17000 kg

FBA2030
最大対角板材長さ：2400 mm
最大折り長さ：2000 mm
最大折り高さ：300 mm
最大板厚（軟鋼 410 N/mm²）：2.0 mm
最大板厚（ステンレス 660 N/mm²）：1.5 mm
最大板厚（アルミ合金 265 N/mm²）：3.0 mm
最小板厚：0.35 mm
サーボ軸数：13
角度精度：±30′
総電力：36 kW
外形寸法（L*W*H）：4.6*2.8*3.2 m
機械重量：15800 kg

特長 / 技術仕様

• 操作インターフェース：プログラム管理と再現性を実現するフルタッチHMIとCNCシステム。
• クランプ：複雑形状に対応する柔軟な位置決め装置を備えた信頼性の高い機械式クランプ。
• 材料対応：軟鋼、ステンレス、アルミ合金（最大加工厚はモデルと材料の引張強さに依存）。
• 最小板厚：モデルにより0.35–0.5 mm。
• サーボ軸数：シリーズ内で9〜13軸（大形機種は追加軸を装備する場合あり）。
• 設置電力：モデルにより25〜36 kW。
• 設置スペースと重量はモデルごとに異なります。レイアウトや輸送計画のために機種別の寸法を確認してください。

画像・動画
製品ページにはサンプル画像のギャラリーと、機械の配置、金型、代表的な生産結果を示すデモ動画が含まれます。
