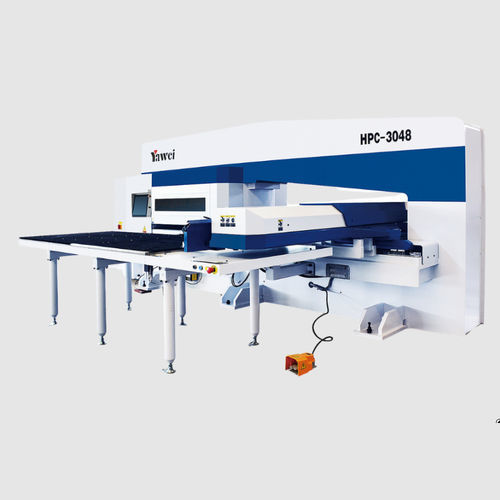

CNCパンチングマシン HPC series

サーボドライブ金属用板金用

製品概要

• 主軸はサーボパンチングシステムで制御され、安定した再現性のある性能を実現します。
• フルタッチの人間工学に基づくHMIと高性能なCNC制御を搭載。
• 特許取得の常啮合（常噛合）回転タレットにより位置決めの繰り返し精度を向上。
• モダンな産業デザインにより作業性とアクセス性を改善。
• 高精度かつ効率的なローラーフォーミング／パンチングが可能です。
• 省エネルギー・低消費電力・低騒音設計。

対応モデル

• HPC-3078
• HPC-3058
• HPC-3048
• HPC-3044
• HPC-2078
• HPC-2058
• HPC-2048
• HPC-2044

選択モデル仕様（HPC-3078）
公称力：294 kN
最大加工板材寸法（1回の再配置を含む）：1250×2500 mm
最大板厚（炭素鋼）：6.35 mm
最大板厚（ステンレス鋼）：4 mm
一打ちの最大パンチ径：Φ88.9 mm
標準ダイポジション数：38
パンチ精度：±0.1 mm
パンチ頻度：2300 cpm
最大パンチ頻度（1 mmステップ、6 mmストローク）：750 cpm
最大パンチ頻度（25.4 mmステップ、6 mmストローク）：410 cpm
最大板材送り速度：102 m/min
ターンテーブル速度：30 rpm
制御軸数：5
エア供給：0.6 MPa
設置／動作時総電力：6.1 kW
外形寸法（L×W×H）：5610 mm × 2300 mm × 2260 mm
重量：14,000 kg

他モデルについて（概要）
その他のバリエーション（HPC-3058、HPC-3048、HPC-3044、HPC-2078、HPC-2058、HPC-2048、HPC-2044）は、コア機能（主軸サーボ制御、タッチHMI、特許の常啮合タレット、類似のパンチ精度±0.1 mm、標準ダイポジション38）を共有します。モデルにより最大加工寸法、パンチ頻度、外形寸法および重量が異なります（例：最大2000×5000 mm、重量約12,500〜24,500 kg）。

特長 / 技術仕様

• 製品ファミリー：HPCシリーズ（Servo CNC Turret Punch）
• 制御方式：主軸サーボパンチング制御；フルタッチHMI；CNCシステム
• 公称力（例：HPC-3078）：294 kN
• 最大加工寸法（HPC-3078）：1250×2500 mm（他モデルは最大2000×5000 mm）
• 最大炭素鋼板厚：6.35 mm
• 最大ステンレス板厚：4 mm
• 一打ち最大パンチ径：Φ88.9 mm
• 標準ダイポジション数：38
• パンチ精度：±0.1 mm
• パンチ頻度（HPC-3078）：最大2300 cpm
• 最大板材送り速度：102 m/min
• ターンテーブル速度：30 rpm
• 制御軸：5軸
• エア源：0.6 MPa
• 設置電力：6.1 kW
• 典型寸法（HPC-3078 L×W×H）：5610×2300×2260 mm
• 典型重量（HPC-3078）：14,000 kg（他モデル 約12,500–24,500 kg）
