ファイバーレーザー切断機 HLX series
金属用板金用制御ソフトウェア付き

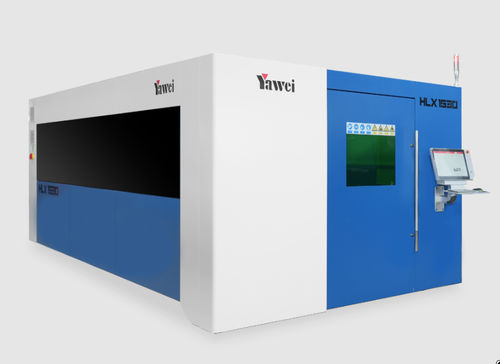

ファイバーレーザー切断機 - HLX series - JIANGSU YAWEI MACHINE TOOL - 金属用 / 板金用 / 制御ソフトウェア付き

お気に入りに追加する

商品比較に追加する

特徴

切断方法: ファイバーレーザー
切断材料: 金属用
切断製品: 板金用
制御タイプ: 制御ソフトウェア付き
構成: 大型, 2D
その他の特徴: 高速, 精密, 高効率, 高出力, 大量生産用
X軸移動距離: 3,070 mm, 4,085 mm, 6,120 mm
(120.87 in, 160.83 in, 240.94 in)
Y軸移動距離: 1,545 mm, 2,055 mm, 2,565 mm
(60.83 in, 80.91 in, 100.98 in)
Z軸移動距離: 300 mm, 340 mm
(12 in, 13 in)
切断速度: 200 m/min
レーザー出力: 6,000 W, 12,000 W, 20,000 W
繰り返し切断精度: 0.02 mm, 0.03 mm
(0.0008 in, 0.0012 in)
加速度: 19.61 m/s², 24.52 m/s²
(64.34 ft/s², 80.45 ft/s²)
全長: 9,300 mm, 11,600 mm, 16,000 mm
(366 in, 457 in, 630 in)
全幅: 5,000 mm, 5,600 mm, 5,800 mm
(197 in, 220 in, 228 in)
高さ: 2,300 mm
(91 in)
積載量: 1,000 kg, 1,800 kg, 3,500 kg
(2,204.6 lb, 3,968.3 lb, 7,716.2 lb)

詳細

製品概要
HLX Ultra-fast Seriesは、次世代の超高速ファイバーレーザー切断機であり、高い生産性を求める産業用途や複雑な形状の切断に対応します。ベッド＆ビーム構造、制御・駆動システム、レーザー加工技術が強化され、国際的な生産基準に適合します。

対応モデル

HLX-1530
HLX-2040
HLX-2560

HLX-1530 - 製品仕様
切断範囲：3050×1525 mm
X軸ストローク：3070 mm
Y軸ストローク：1545 mm
Z軸ストローク：300 mm
X-Y最大軌道速度：200 m/min
X/Y最大加速度：2.5 Gm/s²
位置決め精度：±0.03 mm
再現精度：±0.02 mm
ワークテーブル最大荷重：1000 Kg
機械外形寸法：9300×5000×2300 mm
レーザー発生器出力：6/12/20 kW

HLX-2040 - 製品仕様
切断範囲：4065×2035 mm
X軸ストローク：4085 mm
Y軸ストローク：2055 mm
Z軸ストローク：300 mm
X-Y最大軌道速度：200 m/min
X/Y最大加速度：2.5 Gm/s²
位置決め精度：±0.03 mm
再現精度：±0.02 mm
ワークテーブル最大荷重：1800 Kg
機械外形寸法：11600×5600×2300 mm
レーザー発生器出力：6/12/20 kW

HLX-2560 - 製品仕様
切断範囲：6100×2545 mm
X軸ストローク：6120 mm
Y軸ストローク：2565 mm
Z軸ストローク：340 mm
X-Y最大軌道速度：200 m/min
X/Y最大加速度：2.0 Gm/s²
位置決め精度：±0.03 mm
再現精度：±0.02 mm
ワークテーブル最大荷重：3500 Kg
機械外形寸法：16000×5800×2300 mm
レーザー発生器出力：6/12/20 kW

特長 / 技術仕様

シリーズ名：HLX Ultra-fast Series
機械タイプ：超高速ファイバーレーザー切断機
主な特長：ベッド＆ビーム構造強化；制御＆伝達システム強化；高度なレーザー加工技術；ジョブリスト機能；リモート診断；健康保護システム；生産管理センターとの連携
レーザー発生器出力オプション：6 kW / 12 kW / 20 kW
X-Y最大軌道速度：200 m/min（全モデル）
位置決め精度：±0.03 mm（全モデル）
再現精度：±0.02 mm（全モデル）
加速度：HLX-1530 & HLX-2040 = 2.5 Gm/s²；HLX-2560 = 2.0 Gm/s²
Z軸ストローク：HLX-1530 / HLX-2040 = 300 mm；HLX-2560 = 340 mm
ワークテーブル最大荷重：HLX-1530 = 1000 Kg；HLX-2040 = 1800 Kg；HLX-2560 = 3500 Kg
機械外形寸法：HLX-1530 = 9300×5000×2300 mm；HLX-2040 = 11600×5600×2300 mm；HLX-2560 = 16000×5800×2300 mm
