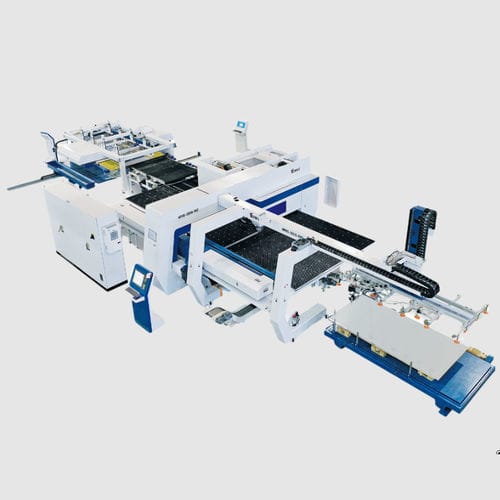

自動パンチングマシン 板金用型押し切断
お気に入りに追加する
商品比較に追加する
特徴
- 制御
- 自動
- 対象物
- 板金用
- 複合機能
- 型押し, 切断
- その他の特徴
- 多機能
- 押圧
300,000 N
- 処理能力
2,300 rpm
(14,451.3 rad.min-1)- X軸移動距離
1,000 mm, 2,500 mm
(39.37 in, 98.43 in)- Y軸移動距離
1,500 mm
(59.06 in)- 板厚
最大: 6.35 mm
(0.25 in)最少: 0 mm
(0 in)
詳細
製品概要
高生産性の板金加工向けのパンチ・シア複合ユニット。打抜き公称力：300 kN。指定された板厚および寸法範囲内で炭素鋼およびステンレス鋼の板材に対応します。
技術仕様
業界用途
運用上のポイント
オプションとドキュメント
高生産性の板金加工向けのパンチ・シア複合ユニット。打抜き公称力：300 kN。指定された板厚および寸法範囲内で炭素鋼およびステンレス鋼の板材に対応します。
技術仕様
- 打抜き公称力：300 kN
- 最大パンチ板厚：6.35 mm
- 最大シア板厚：4.0 mm（炭素鋼）；3.0 mm（ステンレス鋼）
- 単回の最大シアサイズ：1000×1500 mm
- 梁ストローク内で加工可能な最大板材：2500×1500 mm
- パンチ打抜き頻度：2300 cpm
- 1分あたり連続半切り回数：≥60 cpm
業界用途
- 電気業界
- 家電業界
- エレベーター業界
- 金属カーテンウォール（外装）
- 新エネルギー分野
- 精密板金加工
運用上のポイント
- パンチとシアの統合により、ワークハンドリングや位置決め工程を削減
- 高いサイクル能力：パンチは最大2300 cpmで量産に対応
- 梁ストローク内での大判板材加工が可能で大型部品に適合
- 指定の板厚範囲で炭素鋼およびステンレス鋼に対応
オプションとドキュメント
- 提供オプション：金型セット、ワーククランプ、オートメーション／インターフェースキット
- 製品マニュアル：PDF版をリクエストに応じてダウンロード可
