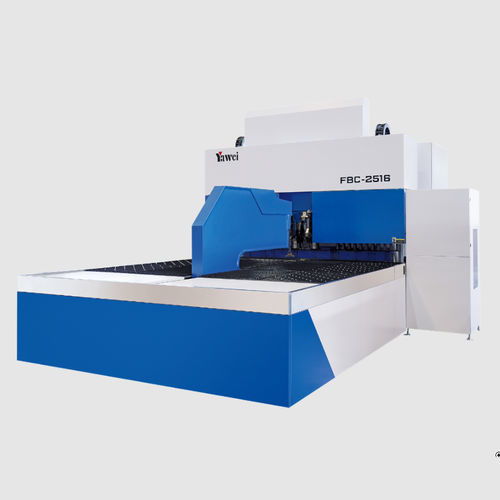

サーボ電動プレスブレーキ FBC series

CNC工具自動取り換え機能付自動

製品概要

• ヒンジ型ダイは複雑形状のワークに適応し、固定プレス金型の欠点を補います。
• 自動金型交換により、寸法の素早い調整と加工中の金型交換が可能です。
• 成形側を避ける気動式ヒンジにより、金型と板面の擦り傷を防止します。
• 全電動サーボ制御（20軸）により、高精度で省エネルギーな運転が可能です。

製品仕様 — FBC2016
板材最大対角線長さ：2400 mm
最大曲げ長さ：2000 mm
最大曲げ高さ：165 mm
板厚最大（軟鋼 410 MPa）：2 mm
板厚最大（ステンレス 600 MPa）：1.5 mm
板厚最大（アルミ合金 265 MPa）：3 mm
板厚最小：0.35 mm
サーボ軸数：20
外形寸法（L×W×H）：4.6 × 4.6 × 3.1 m
機械重量：14300 kg


製品仕様 — FBC2516
板材最大対角線長さ：2800 mm
最大曲げ長さ：2500 mm
最大曲げ高さ：165 mm
板厚最大（軟鋼 410 MPa）：2 mm
板厚最大（ステンレス 600 MPa）：1.5 mm
板厚最大（アルミ合金 265 MPa）：3 mm
板厚最小：0.35 mm
サーボ軸数：20
外形寸法（L×W×H）：5.5 × 4.9 × 3.2 m
機械重量：20000 kg


製品仕様 — FBC3016
板材最大対角線長さ：3400 mm
最大曲げ長さ：3000 mm
最大曲げ高さ：165 mm
板厚最大（軟鋼 410 MPa）：2 mm
板厚最大（ステンレス 600 MPa）：1.5 mm
板厚最大（アルミ合金 265 MPa）：3 mm
板厚最小：0.35 mm
サーボ軸数：20
外形寸法（L×W×H）：6.6 × 5.4 × 3.2 m
機械重量：23400 kg


特長 / 技術仕様

• シリーズ：自動金型交換式CNCパネルベンダー FBCシリーズ（FBC2016、FBC2516、FBC3016）。
• 金型交換方式：完全自動金型交換、素早い寸法調整および工程中の金型交換に対応。
• 金型形式：ヒンジ型ダイは複雑形状に適応；気動式ヒンジで成形側の干渉を回避し、表面を保護。
• 制御方式：全電動サーボ制御 — 20軸により高精度・高再現性を実現。
• 材料対応（代表値）：軟鋼（410 MPa）最大 2 mm；ステンレス（600 MPa）最大 1.5 mm；アルミ合金（265 MPa）最大 3 mm。
• 板厚最小：0.35 mm。
• 用途：パネル加工、筐体、HVAC部品、制御盤、複雑形状の板金部品の加工。
