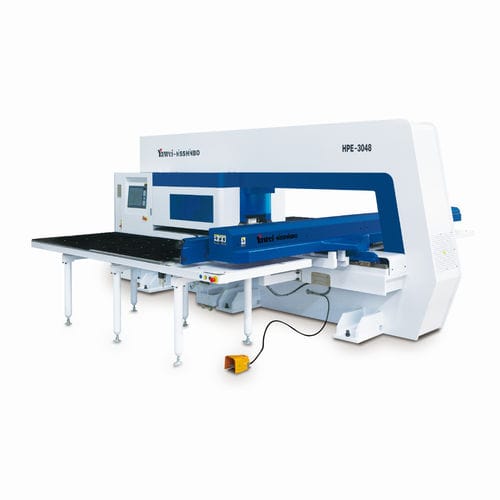

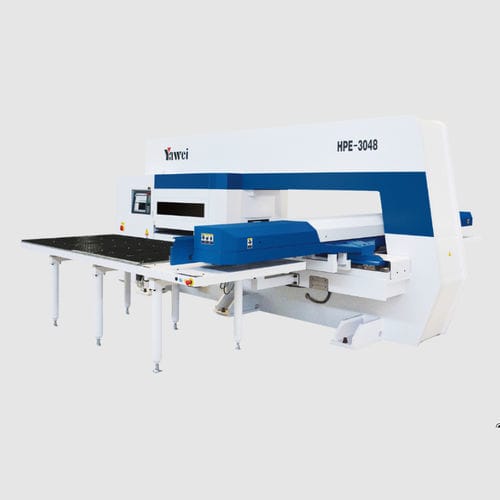

CNCパンチングマシン HPE series

サーボドライブ金属用板金用

製品概要
サーボ制御のパンチヘッドにより最大2300打/分のピークパンチングが可能。フルタッチ式のヒューマンマシンインターフェースと高性能CNCにより、デッドポイント位置決め精度0.01 mmを実現。特許取得の常啮合回転タレットで工具のインデックス精度を確保し、効率的かつ高精度なローラーフォーミングに対応。省エネルギーかつ低騒音で、工業生産ラインに適した設計です。

対応モデル

• HPE-3078
• HPE-3058
• HPE-3057
• HPE-3048
• HPE-3047
• HPE-3044

技術仕様 — HPE-3078

• 定格力: 294 kN
• 最大加工板サイズ（1回の再位置合わせを含む）: 2000×5000 mm
• 最大板厚（炭素鋼）: 6.35 mm；（ステンレス鋼）: 4 mm
• 単一パンチの最大径: Φ88.9 mm
• パンチ精度: ±0.1 mm；デッドポイント位置決め精度: 0.01 mm
• パンチング周波数: 2300 cpm（ピーク）；最大（ステップ1 mm、ストローク6 mm）: 750 cpm；（ステップ25.4 mm、ストローク6 mm）: 410 cpm
• 最大板送り速度: 102 m/min
• タレット回転速度: 30 rpm
• 制御軸数: 5軸（X、Y、T、C、Z）
• 総合作業電力: 6.1 kW
• エアー源要求: 0.6 MPa
• 本体外形寸法（L×W×H）: 6920 × 5000 × 2260 mm
• 重量: 25,500 kg

主な仕様

• シリーズ: HPE series
• 定格力: 294 kN
• 最大パンチ周波数（ピーク）: 2300 打/分
• パンチ精度: ±0.1 mm；デッドポイント位置決め精度: 0.01 mm
• 単一パンチ最大径: Φ88.9 mm
• 材質最大板厚: 炭素鋼 6.35 mm；ステンレス鋼 4 mm
• タレット速度: 30 rpm
• 最大板送り速度: 102 m/min
• 制御軸: 5（X、Y、T、C、Z）
• HMI: フルタッチ式CNCシステム
• バリエーションと最大加工サイズ: HPE-3078 (2000×5000 mm), HPE-3058 (1500×5000 mm), HPE-3057 (1500×4000 mm), HPE-3048 (1250×5000 mm), HPE-3047 (1250×4000 mm), HPE-3044 (1250×2500 mm)
