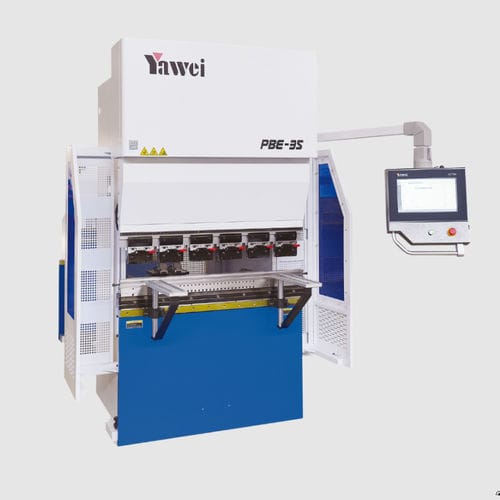

サーボ電動プレスブレーキ PBE series

高速コンパクト精密

製品概要
小型から中型部品の曲げ加工に適した、高速・高精度の電動サーボプレスブレーキ。全電動・無油式の駆動により、消費電力と保守作業を低減します。片持ち制御（キャンチレバー）と作業台高さの調整機能により、作業者のアクセス性と治具セットアップが向上します。コンパクトな設置面積で、多様な生産ラインへの組み込みや輸送が容易です。

選択可能なモデル

• PBE-25/850
• PBE-35/1250
• PBE-60/2050
• PBE-110/3100
• PBED-35/1250
• PBED-60/2050

モデル別仕様
PBED-35/1250
公称力：350 kN
作業台長さ A：1250 mm
支柱間距離 B：1050 mm
喉口 D：250 mm
スライダーストローク C：150 mm
装型高さ E：480 mm
スライダー速度：200 mm/s；30 mm/s；200 mm/s
モーター出力：6.3*2
外形寸法 L×W×H：1790×1350×2380 mm
総重量：3000 kg

PBE-110/3100
公称力：1100 kN
作業台長さ A：3100 mm
支柱間距離 B：2600 mm
喉口 D：410 mm
スライダーストローク C：215 mm
装型高さ E：600 mm
スライダー速度：180 mm/s；30 mm/s；180 mm/s
モーター出力：37*2
外形寸法 L×W×H：3580×1570×2715 mm
総重量：7500 kg

PBE-60/2050
公称力：600 kN
作業台長さ A：2050 mm
支柱間距離 B：1750 mm
喉口 D：350 mm
スライダーストローク C：190 mm
装型高さ E：495 mm
スライダー速度：200 mm/s；30 mm/s；200 mm/s
モーター出力：15*2
外形寸法 L×W×H：2800×1485×2400 mm
総重量：5500 kg

PBE-35/1250
公称力：350 kN
作業台長さ A：1250 mm
支柱間距離 B：1050 mm
喉口 D：250 mm
スライダーストローク C：150 mm
装型高さ E：480 mm
スライダー速度：200 mm/s；30 mm/s；200 mm/s
モーター出力：7.5*2
外形寸法 L×W×H：1940×1500×2380 mm
総重量：3000 kg

PBE-25/850
公称力：250 kN
作業台長さ A：850 mm
支柱間距離 B：900 mm
喉口 D：250 mm
スライダーストローク C：190 mm
装型高さ E：520 mm
スライダー速度：200 mm/s；30 mm/s；200 mm/s
モーター出力：11 kW
外形寸法 L×W×H：1790×1320×2340 mm
総重量：3000 kg

PBED-60/2050
公称力：600 kN
作業台長さ A：2050 mm
支柱間距離 B：1750 mm
喉口 D：350 mm
スライダーストローク C：190 mm
装型高さ E：495 mm
スライダー速度：200 mm/s；30 mm/s；200 mm/s
モーター出力：9.5*2
外形寸法 L×W×H：2800×1485×2600 mm
総重量：5500 kg

主な特長

• 全電動・無油のサーボ駆動で、消費電力とメンテナンスを低減。
• 高速かつ高精度で、小型・中型部品の曲げ加工に適合。
• 片持ち制御と作業台高さ調整で作業者のアクセス性向上と迅速な治具交換を実現。
• コンパクトな設置面積と複数モデルにより多様な生産要求に対応。

技術仕様

• PBE/PBEDシリーズは公称力250 kN〜1100 kN、作業台長さ850 mm〜3100 mmをカバーします。
• 喉口（D）：250 mm / 350 mm / 410 mm（モデルにより異なる）；スライダーストローク（C）：150〜215 mm。
• スライダーは多段速度に対応（例：200 mm/s、30 mm/s）；装型高さEは一般に480〜600 mmです。
• モーター出力および外形寸法はモデルごとに異なります。詳細は各モデルの仕様を参照してください。
