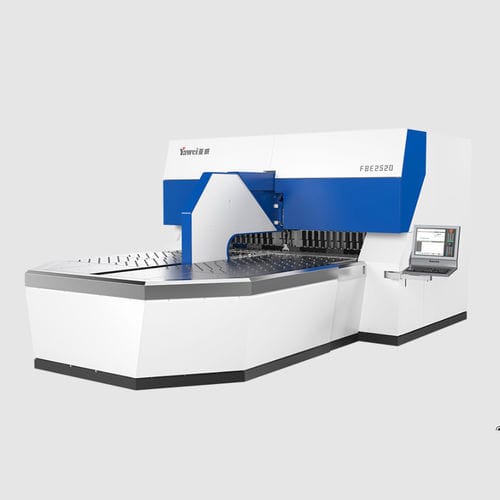

サーボ電動ベンダー機 FBE series

板金用自動CNC

概要

• 強力なCNC制御を統合したフルタッチスクリーンのHMI。
• 自動工具交換装置によりセットアップと運転を加速。
• 非対称ワークに対応する高柔軟性の位置決め装置。
• 一貫したワーク品質を確保する組み込み型の精度補正。
• 新しい産業用外観デザイン。

製品パラメータ — FBE2520
板材の最大対角長: 2800 mm
最大曲げ長: 2500 mm
最大曲げ高さ: 200 mm
最大板厚（軟鋼 410 MPa）：3 mm
最大板厚（ステンレス鋼 600 MPa）：2 mm
最大板厚（アルミ合金 265 MPa）：4 mm
最小板厚: 0.35 mm
サーボ軸数: 21
外形寸法（L×W×H）：6×4×2.6 m
機械質量: 25500 kg

製品パラメータ — FBE3220
板材の最大対角長: 3500 mm
最大曲げ長: 3200 mm
最大曲げ高さ: 200 mm
最大板厚（軟鋼 410 MPa）：3 mm
最大板厚（ステンレス鋼 600 MPa）：2 mm
最大板厚（アルミ合金 265 MPa）：4 mm
最小板厚: 0.35 mm
サーボ軸数: 21
外形寸法（L×W×H）：7×5×2.65 m
機械質量: 30500 kg

技術仕様

• モデルオプション：FBE2520、FBE3220。
• HMI：強力なCNCシステムを備えたフルタッチスクリーン。
• 工具：セットアップと効率向上のための自動工具交換装置。
• 位置決め：非対称ワーク向けの高柔軟性位置決め装置。
• 精度：組み込み型の精度補正ソリューション。
• 最大対角長：FBE2520 = 2800 mm；FBE3220 = 3500 mm。
• 最大曲げ長：FBE2520 = 2500 mm；FBE3220 = 3200 mm。
• 最大曲げ高さ：200 mm（両モデル）。
• 最大板厚（軟鋼 410 MPa）：3 mm（両モデル）。
• 最大板厚（ステンレス鋼 600 MPa）：2 mm（両モデル）。
• 最大板厚（アルミ合金 265 MPa）：4 mm（両モデル）。
• 最小板厚: 0.35 mm（両モデル）。
• サーボ軸数: 21軸（両モデル）。
• 全体寸法（L×W×H）：FBE2520 = 6×4×2.6 m；FBE3220 = 7×5×2.65 m。
• 機械質量: FBE2520 = 25500 kg；FBE3220 = 30500 kg。
