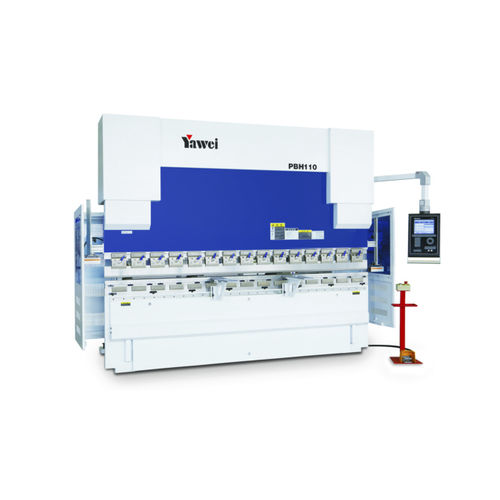

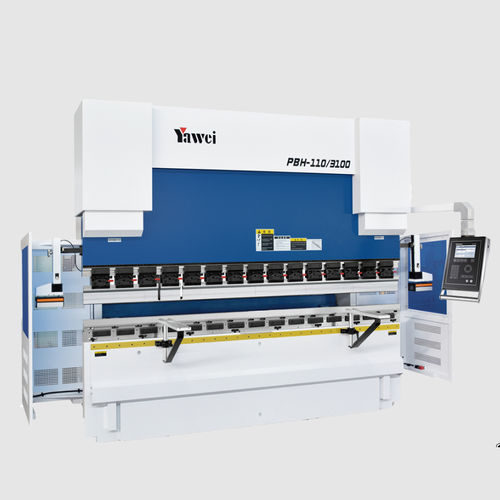

電動式プレスブレーキ PBH seriesCNC高速精密
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 電動式
- 制御
- CNC
- その他の特徴
- 精密, 高速
- 押しつけ力
最大: 3,000 kN
最少: 800 kN
- 折りたたみの長さ
最大: 4,100 mm
(161.4 in)最少: 2,550 mm
(100.4 in)- エンジン出力
最大: 22 kW
(29.91 hp)最少: 8.5 kW
(11.56 hp)- 本体長さ
最大: 4,700 mm
(185 in)最少: 3,140 mm
(124 in)- 装置幅
最大: 1,900 mm
(74.8 in)最少: 1,540 mm
(60.63 in)- 装置高さ
最大: 3,100 mm
(122.05 in)最少: 2,450 mm
(96.46 in)- デーライト
最大: 580 mm
(23 in)最少: 480 mm
(19 in)- 最大ストローク
最大: 265 mm
(10 in)最少: 175 mm
(7 in)
詳細
製品名
PBH 高速 CNC プレスブレーキ
主な特長
対応モデル
製品仕様 - PBH-300/4100
曲げ力：3000kN
曲げ長さ A：4100mm
支柱間距離 B：3600mm
ノッチ深さ（喉深）D：410mm
ラムストローク C：265mm
ダイ設定高さ E：580mm
ラム速度：110mm/s 10mm/s 110mm/s
主電動機出力：22kW
油タンク容量：600L
全体寸法 L*W*H：4700*1900*3100mm
CNC と金型
注意
複数のバリアント構成（上記モデル）について、各モデルごとの詳細なパラメータ表が提供されています。モデルごとの詳細なパラメータ表を別途ご利用いただけます。
PBH 高速 CNC プレスブレーキ
主な特長
- 薄板の精密曲げに対応する高速 CNC プレスブレーキ
- 標準 CNC 制御：DA56S、（4+1）軸を超える構成には DA66T を推奨
- X、R 軸の数値制御バックゲージ（リニアガイド上を移動するストッパー指）
- 上型は機械式クイッククランプ、下型は2‑V クイックチェンジ方式
- 前方サポートはピッチ刻みで調整可能
対応モデル
- PBH-300/4100
- PBH-300/3100
- PBH-250/4100
- PBH-250/3100
- PBH-220/4100
- PBH-220/3100
- PBH-160/4100
- PBH-110/4100
- PBH-110/3100
- PBH-80/2550
- PBH-160/3100
製品仕様 - PBH-300/4100
曲げ力：3000kN
曲げ長さ A：4100mm
支柱間距離 B：3600mm
ノッチ深さ（喉深）D：410mm
ラムストローク C：265mm
ダイ設定高さ E：580mm
ラム速度：110mm/s 10mm/s 110mm/s
主電動機出力：22kW
油タンク容量：600L
全体寸法 L*W*H：4700*1900*3100mm
CNC と金型
- 標準 CNC システム：DA56S；（4+1）軸を超える場合は DA66T を推奨
- X、R 軸の CNC バックゲージ；バックゲージ指はリニアガイド上を移動
- 上型：機械式クイッククランプ
- 下型：2‑V クイックチェンジ式クランプ
- 前方サポート：ピッチ刻みで調整可能
注意
複数のバリアント構成（上記モデル）について、各モデルごとの詳細なパラメータ表が提供されています。モデルごとの詳細なパラメータ表を別途ご利用いただけます。
