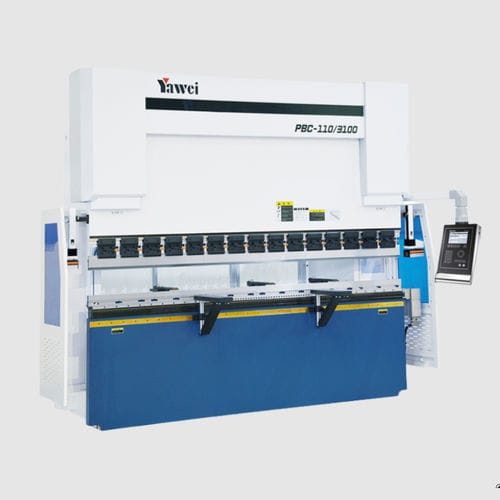

油圧式プレスブレーキ PBC series

CNC大型工場用

製品概要
作業台は機械式クラウニング（曲げ補正）システムを備え、ポイントごとに調整可能で、精度と曲げ結果の一貫性を確保します。
二重レールのスライダ構造により、垂直方向の動きがより滑らかになり、ずれを低減します。
リニアガイド上の可動材ホルダにより、ワークの垂直搬送と位置決めが容易になります。
制御および構成オプションにより、機能拡張が可能でありながら操作は簡素に保たれます。

機種

• PBC-50/2050
• PBC-80/2550
• PBC-110/3100
• PBC-110/4100
• PBC-160/3100
• PBC-160/4100
• PBC-220/3100
• PBC-220/4100

仕様 - PBC-50/2050
曲げ力: 500 kN
曲げ長さ A: 2050 mm
柱間距離 B: 1750 mm
ノッチ深さ D: 350 mm
スライダーストローク C: 175 mm
治具高さ E: 495 mm
スライダー速度: 200 mm/s 18 mm/s 200 mm/s
主電動機出力: 6.2 kW
油タンク容量: 150 L
全体寸法 L×W×H: 2690 × 1520 × 2415 mm
機械重量: 4500 kg

仕様 - PBC-80/2550
曲げ力: 800 kN
曲げ長さ A: 2550 mm
柱間距離 B: 2150 mm
ノッチ深さ D: 350 mm
スライダーストローク C: 175 mm
治具高さ E: 495 mm
スライダー速度: 200 mm/s 18 mm/s 200 mm/s
主電動機出力: 8.5 kW
油タンク容量: 200 L
全体寸法 L×W×H: 3130 × 1520 × 2515 mm
機械重量: 6000 kg

仕様 - PBC-110/3100
曲げ力: 1100 kN
曲げ長さ A: 3100 mm
柱間距離 B: 2600 mm
ノッチ深さ D: 410 mm
スライダーストローク C: 265 mm
治具高さ E: 600 mm
スライダー速度: 220 mm/s 18 mm/s 200 mm/s
主電動機出力: 12.4 kW
油タンク容量: 200 L
全体寸法 L×W×H: 3600 × 1520 × 2850 mm
機械重量: 8500 kg

仕様 - PBC-110/4100
曲げ力: 1100 kN
曲げ長さ A: 4100 mm
柱間距離 B: 3600 mm
ノッチ深さ D: 410 mm
スライダーストローク C: 265 mm
治具高さ E: 600 mm
スライダー速度: 220 mm/s 18 mm/s 200 mm/s
主電動機出力: 12.4 kW
油タンク容量: 300 L
全体寸法 L×W×H: 4600 × 1520 × 2850 mm
機械重量: 9200 kg

仕様 - PBC-160/3100
曲げ力: 1600 kN
曲げ長さ A: 3100 mm
柱間距離 B: 2600 mm
ノッチ深さ D: 410 mm
スライダーストローク C: 265 mm
治具高さ E: 600 mm
スライダー速度: 200 mm/s 15 mm/s 180 mm/s
主電動機出力: 17.8 kW
油タンク容量: 300 L
全体寸法 L×W×H: 3620 × 1570 × 3010 mm
機械重量: 10000 kg

仕様 - PBC-160/4100
曲げ力: 1600 kN
曲げ長さ A: 4100 mm
柱間距離 B: 3600 mm
ノッチ深さ D: 410 mm
スライダーストローク C: 265 mm
治具高さ E: 600 mm
スライダー速度: 200 mm/s 15 mm/s 180 mm/s
主電動機出力: 17.8 kW
油タンク容量: 400 L
全体寸法 L×W×H: 4620 × 1570 × 3060 mm
機械重量: 11900 kg

仕様 - PBC-220/3100
曲げ力: 2200 kN
曲げ長さ A: 3100 mm
柱間距離 B: 2600 mm
ノッチ深さ D: 410 mm
スライダーストローク C: 265 mm
治具高さ E: 600 mm
スライダー速度: 160 mm/s 14 mm/s 160 mm/s
主電動機出力: 21.4 kW
油タンク容量: 300 L
全体寸法 L×W×H: 3640 × 1820 × 3025 mm
機械重量: 12300 kg

仕様 - PBC-220/4100
曲げ力: 2200 kN
曲げ長さ A: 4100 mm
柱間距離 B: 3600 mm
ノッチ深さ D: 410 mm
スライダーストローク C: 265 mm
治具高さ E: 600 mm
スライダー速度: 160 mm/s 14 mm/s 160 mm/s
主電動機出力: 21.4 kW
油タンク容量: 400 L
全体寸法 L×W×H: 4640 × 1820 × 3125 mm
機械重量: 14000 kg

特長 / 技術仕様

• PBCシリーズは複数の構成で提供：曲げ力 500 kN～2200 kN、曲げ長さ 2050 mm～4100 mm。
• 主要寸法：ノッチ深さ 350 mm または 410 mm；治具高さは通常 495 mm または 600 mm。
• スライダーストロークは機種により 175 mm～265 mm。
• モータ出力範囲：6.2 kW～21.4 kW（機種により異なる）。
• 油タンク容量：150 L～400 L（構成により異なる）。
• 機械重量および設置面積は機種により変動（技術部に例を記載）。
