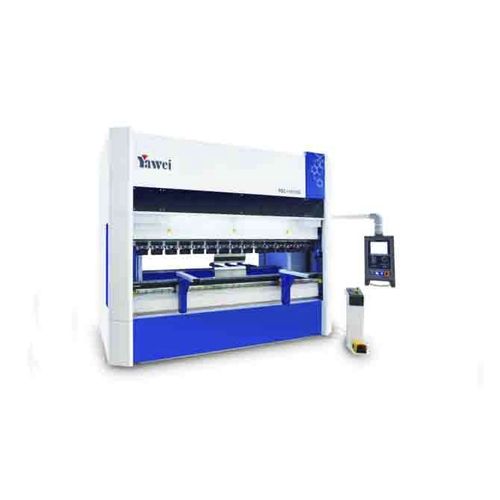

ハイブリッドプレスブレーキ PBM series

CNC高速高性能

製品概要
ポンプ制御の同期制御技術を備えた油圧–電動ハイブリッド駆動システム。高い位置決め精度、省エネルギー運転および高速サイクルを実現し、板金や各種ワークの高精度・高生産性の曲げ加工に適しています。高性能を想定したパラメータと装備を備えています。

選べる機種

• PBM-220/4100
• PBM-220/3100
• PBM-160/4100
• PBM-160/3100
• PBM-110/4100
• PBM-110/3100

技術仕様 — PBM-220/4100
公称力：2200 kN
テーブル長さ A：4100 mm
柱間距離 B：3600 mm
ノッチ開口 D：410 mm
スライダーストローク C：265 mm
金型高さ E：600 mm
スライダー速度：220 mm/s、15 mm/s、200 mm/s
モーター出力：15*2 kW
外形寸法 L*W*H：4650*1850*3095 mm
総重量：14700 kg

技術仕様 — PBM-220/3100
公称力：2200 kN
テーブル長さ A：3100 mm
柱間距離 B：2600 mm
ノッチ開口 D：410 mm
スライダーストローク C：265 mm
金型高さ E：600 mm
スライダー速度：220 mm/s、15 mm/s、200 mm/s
モーター出力：15*2 kW
外形寸法 L*W*H：3650*1850*2995 mm
総重量：13000 kg

技術仕様 — PBM-160/4100
公称力：1600 kN
テーブル長さ A：4100 mm
柱間距離 B：3600 mm
ノッチ開口 D：410 mm
スライダーストローク C：265 mm
金型高さ E：600 mm
スライダー速度：220 mm/s、18 mm/s、220 mm/s
モーター出力：7.5*2 kW
外形寸法 L*W*H：4630*1600*3025 mm
総重量：12400 kg

技術仕様 — PBM-160/3100
公称力：1600 kN
テーブル長さ A：3100 mm
柱間距離 B：2600 mm
ノッチ開口 D：410 mm
スライダーストローク C：265 mm
金型高さ E：600 mm
スライダー速度：220 mm/s、18 mm/s、220 mm/s
モーター出力：7.5*2 kW
外形寸法 L*W*H：3630*1600*2985 mm
総重量：10500 kg

技術仕様 — PBM-110/4100
公称力：1100 kN
テーブル長さ A：4100 mm
柱間距離 B：3600 mm
ノッチ開口 D：410 mm
スライダーストローク C：265 mm
金型高さ E：600 mm
スライダー速度：250 mm/s、20 mm/s、220 mm/s
モーター出力：5.5*2 kW
外形寸法 L*W*H：4610*1550*2985 mm
総重量：9700 kg

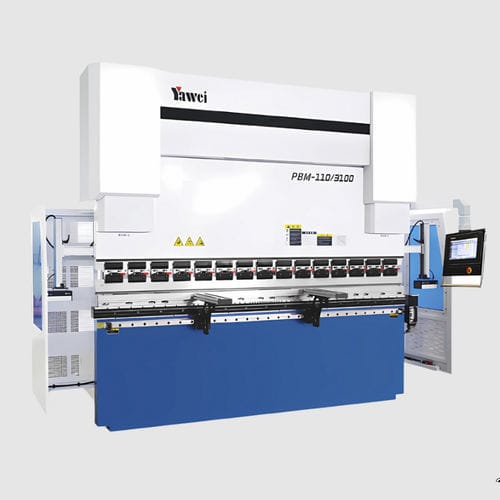

技術仕様 — PBM-110/3100
公称力：1100 kN
テーブル長さ A：3100 mm
柱間距離 B：2600 mm
ノッチ開口 D：410 mm
スライダーストローク C：265 mm
金型高さ E：600 mm
スライダー速度：250 mm/s、20 mm/s、220 mm/s
モーター出力：5.5*2 kW
外形寸法 L*W*H：3610*1550*2935 mm
総重量：9000 kg

特長 / 技術仕様

• 駆動方式：ポンプ制御の同期制御技術を備えた油圧–電動ハイブリッド駆動
• 用途：各種板金ワークの高精度・高速曲げ加工に適応
• 性能：高い位置決め精度、省エネ設計、向上したサイクル効率
• 機種範囲：1100 kN～2200 kN、テーブル長さ3100～4100 mm
• 主要パラメータ：公称力、テーブル長さA、柱間距離B、ノッチ開口D、スライダーストロークC、金型高さE、スライダー速度、モーター出力、外形寸法
