油圧サーボプレスブレーキ PBG series
CNC高速コンパクト

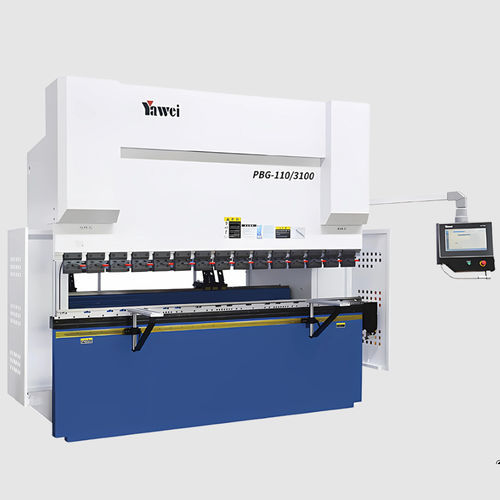

油圧サーボプレスブレーキ - PBG series - JIANGSU YAWEI MACHINE TOOL - CNC / 高速 / コンパクト

お気に入りに追加する

商品比較に追加する

特徴

作動

油圧サーボ

制御

CNC

その他の特徴

高速, コンパクト, 高性能, 高出力, 高速, エコ

押しつけ力

最少: 1,100 kN

最大: 2,200 kN

折りたたみの長さ

最少: 3,100 mm
(122 in)

最大: 4,500 mm
(177.2 in)

エンジン出力

最少: 15.8 kW
(21.48 hp)

最大: 22 kW
(29.91 hp)

本体長さ

最少: 3,670 mm
(144 in)

最大: 5,070 mm
(200 in)

装置幅

最少: 1,430 mm
(56.3 in)

最大: 1,750 mm
(68.9 in)

装置高さ

最少: 2,650 mm
(104.33 in)

最大: 2,950 mm
(116.14 in)

包装重量

最少: 7,000 kg
(15,432 lb)

最大: 12,800 kg
(28,219 lb)

最大ストローク

215 mm
(8 in)

詳細

概要
デュアルオイルポンプ技術を備えたデュアルサーボモーター駆動により、高速サイクルと高い生産性を実現します。高度な圧力制御により、省エネルギーと油量低減を図り、機械の安定性を向上させます。コンパクトな油槽設計と配管レス構造により、保守負荷と漏油リスクを低減します。

主な特長

デュアルサーボ＋デュアル油ポンプにより応答性と速度を向上
高度な圧力制御で省エネルギーかつ安定した成形を実現
コンパクトな油槽と配管レス設計で保守と漏油リスクを低減
多段スライダ速度およびモデル別に選択可能な主電機出力
曲げ力は1100〜2200 kN、曲げ長さは3100〜4500 mmのラインアップ

対応モデル

PBG-63/2050
PBG-63/2550
PBG-110/3100
PBG-110/4100 Curtain wall
PBG-110/4500 Curtain wall
PBG-160/3100
PBG-160/4100
PBG-220/3100
PBG-220/4100

主要仕様（代表モデル）
PBG-110/4500 Curtain wall
曲げ圧: 1100 kN
曲げ長さ A: 4500 mm
支柱間距離 B: 3800 mm
喉口深さ D: 550 mm
スライダ行程 C: 215 mm
金型高さ E: 630 mm
スライダ速度: 220 mm/s; 18 mm/s; 200 mm/s
主電機出力: 2×7.9 kW
油タンク容量: 2×60 L
外形寸法 L×W×H: 5070×1700×2870 mm
機械質量: 9500 kg

PBG-110/4100 Curtain wall
曲げ圧: 1100 kN
曲げ長さ A: 4100 mm
支柱間距離 B: 3600 mm
喉口深さ D: 550 mm
スライダ行程 C: 215 mm
金型高さ E: 630 mm
スライダ速度: 220 mm/s; 18 mm/s; 200 mm/s
主電機出力: 2×7.9 kW
油タンク容量: 2×60 L
外形寸法 L×W×H: 4670×1700×2780 mm
機械質量: 8800 kg

PBG-220/4100
曲げ圧: 2200 kN
曲げ長さ A: 4100 mm
支柱間距離 B: 3600 mm
喉口深さ D: 410 mm
スライダ行程 C: 215 mm
金型高さ E: 550 mm
スライダ速度: 180 mm/s; 15 mm/s; 180 mm/s
主電機出力: 2×11 kW
油タンク容量: 2×80 L
外形寸法 L×W×H: 4710×1750×2950 mm
機械質量: 12800 kg

PBG-220/3100
曲げ圧: 2200 kN
曲げ長さ A: 3100 mm
支柱間距離 B: 2600 mm
喉口深さ D: 410 mm
スライダ行程 C: 215 mm
金型高さ E: 550 mm
スライダ速度: 180 mm/s; 15 mm/s; 180 mm/s
主電機出力: 2×11 kW
油タンク容量: 2×80 L
外形寸法 L×W×H: 3710×1750×2850 mm
機械質量: 10800 kg

PBG-160/4100
曲げ圧: 1600 kN
曲げ長さ A: 4100 mm
支柱間距離 B: 3600 mm
喉口深さ D: 410 mm
スライダ行程 C: 215 mm
金型高さ E: 550 mm
スライダ速度: 220 mm/s; 18 mm/s; 200 mm/s
主電機出力: 2×7.9 kW
油タンク容量: 2×60 L
外形寸法 L×W×H: 4690×1500×2850 mm
機械質量: 10500 kg

PBG-160/3100
曲げ圧: 1600 kN
曲げ長さ A: 3100 mm
支柱間距離 B: 2600 mm
喉口深さ D: 410 mm
スライダ行程 C: 215 mm
金型高さ E: 550 mm
スライダ速度: 220 mm/s; 18 mm/s; 200 mm/s
主電機出力: 2×7.9 kW
油タンク容量: 2×60 L
外形寸法 L×W×H: 3690×1500×2780 mm
機械質量: 8600 kg

PBG-110/3100
曲げ圧: 1100 kN
曲げ長さ A: 3100 mm
支柱間距離 B: 2600 mm
喉口深さ D: 410 mm
スライダ行程 C: 215 mm
金型高さ E: 550 mm
スライダ速度: 220 mm/s; 18 mm/s; 200 mm/s
主電機出力: 2×7.9 kW
油タンク容量: 2×60 L
外形寸法 L×W×H: 3670×1430×2650 mm
機械質量: 7000 kg
