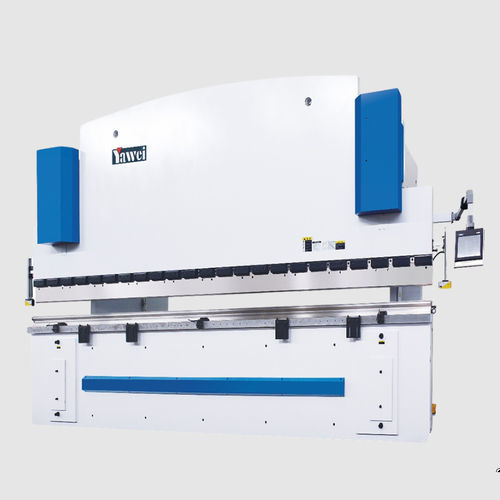

油圧サーボプレスブレーキ PBH(A) series

CNC大型精密

製品説明
鋼板を原材料とし、大型の五面加工センターで加工しており、構造精度と部品の嵌合性を確保しています。
電動油圧サーボシステムを採用し、完全な閉ループ制御でスライダの同期運動を実現します。
スライダは自己潤滑材を用いた二重レール構造で長期にわたり精度を維持します。
作業台にはクラウン補正装置および喉元変形補償機構を備え、曲げ精度を確保します。
油圧シリンダは球面浮動支持構造と特殊なガイド付きピストンロッドを有し、偏心荷重に対する耐性が高い設計です。
バックゲージはデジタル交流サーボモータ駆動、精密ボールねじ伝動、直線ガイドによる案内を採用しています。

利用可能な型式

• PBH(A)-160/5100
• PBH(A)-220/5100
• PBH(A)-220/6100
• PBH(A)-300/5100
• PBH(A)-300/6200
• PBH(A)-400/4100
• PBH(A)-400/5100
• PBH(A)-400/6200
• PBH(A)-500/4100
• PBH(A)-500/5100
• PBH(A)-500/6200
• PBH(A)-500/8200
• PBH(A)-630/4100
• PBH(A)-630/5100
• PBH(A)-630/6200
• PBH(A)-630/8200
• PBH(A)-800/6200
• PBH(A)-800/8200
• PBH(A)-1000/6200
• PBH(A)-1000/8200
• PBH(A)-1200/6200
• PBH(A)-1200/8200
• PBH(A)-1200/12000
• PBH(A)-1600/8200
• PBH(A)-1600/12000
• PBH(A)-2000/12000
• PBH(A)-2500/12000
• PBH(A)-3000/12000

選択モデル仕様（PBH(A)-160/5100）
公称力：1600 kN
作業台長さ A：5100 mm
柱間距離 B：4200 mm
喉口 D：410 mm
スライダーストローク C：215 mm
最大開口高さ：450 mm
スライダ速度：120 mm/s、10 mm/s、90 mm/s
モータ出力：11 kW
油槽容量：400 L
外形寸法 L*W*H：5400*1850*3350 mm
総機械質量：20000/17200 kg

他の型式の仕様例（概要）
PBH(A)-220/5100：公称力2200 kN；作業台長さ5100 mm；柱間距離4200 mm；喉口410 mm；スライダーストローク215 mm；最大開口高さ450 mm；速度120/9/100 mm/s；モータ15 kW；油槽500 L；外形5400*1860*3380 mm；質量23000/20000 kg。
PBH(A)-220/6200：公称力2200 kN；作業台長さ6200 mm；柱間距離5100 mm；喉口410 mm；スライダーストローク215 mm；最大開口高さ450 mm；速度120/9/100 mm/s；モータ15 kW；油槽500 L；外形6500*1850*3430 mm；質量28000/23000 kg。
PBH(A)-300系：公称力最大3000 kN；代表的な作業台長さ5100または6200 mm；スライダーストローク265 mm；最大開口高さ500 mm；モータ22 kW；油槽最大750 L；寸法・質量は仕様により異なります。
上位機種は4000 kN〜30000 kNまで対応可能で、作業台長（4100/5100/6200/8200/12000 mm）、柱間距離・喉口のスケール、増大するストロークと開口高さ、マルチモータ構成（例：2×55 kW）までのモータ出力、数千リットルに達する油槽容量および機種別の寸法・質量を用意しています。

技術仕様

• 材料・構造：大型五面加工センターで加工した鋼板。
• 油圧系：閉ループ制御の電動油圧サーボシステムによるスライダ同期制御。
• スライダガイド：自己潤滑材を用いた二重レール構造。
• 作業台補正：クラウン機構および喉口変形補償。
• 油圧シリンダ：球面浮動支持およびガイド付きピストンロッドにより偏芯荷重に強い構造。
• バックゲージ：デジタルACサーボモータ、精密ボールねじ伝動、直線ガイド案内。
• 公称力レンジ：機種により1600 kN〜30000 kN。
• 代表的なスライダーストローク：215 mm、265 mm、315 mm、410 mm（機種による）。
• 代表的な最大開口高さ：450 mm、500 mm、520 mm、620 mm、720 mm、720〜1250 mm（機種による）。
• モータ出力レンジ：11 kW〜マルチモータ構成（例：2×90 kW）機種により異なる。
• 油槽容量：400 L〜数千リットル（機種による）。
• 複数の作業台長さおよび柱間距離を用意し、様々な曲げ幅に対応（例：4100、5100、6200、8200、12000 mm）。
