CNCパンチングマシン HPM seriesサーボドライブ板金用成形
お気に入りに追加する
商品比較に追加する
特徴
- 制御
- CNC
- 駆動タイプ
- サーボドライブ
- 対象物
- 板金用
- 複合機能
- 成形
- その他の特徴
- 高速, タレット
- 押圧
294,000 N
- 処理能力
最少: 0 rpm
(0 rad.min-1)最大: 2,500 rpm
(15,708 rad.min-1)- X軸移動距離
1,250 mm
(49.21 in)- Y軸移動距離
5,000 mm
(196.85 in)- 板厚
最少: 0 mm
(0 in)最大: 6.35 mm
(0.25 in)
詳細
製品概要
主な特徴
技術仕様 — HPM-3048
技術仕様 — HPM-3058
用途

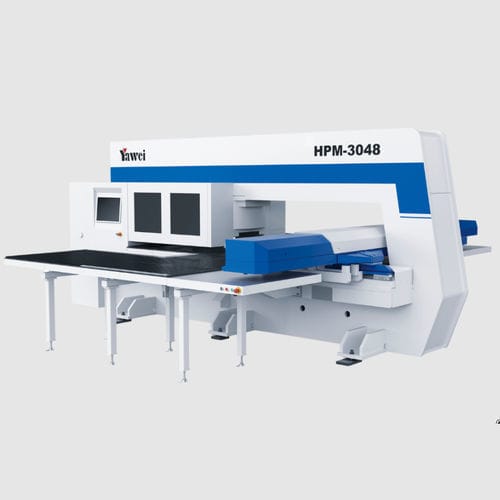

- HPMシリーズのCNCタレットパンチは、サーボ駆動のタレットプレスで、板金の高速かつ繰り返し精度の高いパンチング・成形に対応します。
- サーボ制御の主軸と独立したタレット駆動により、安定した高精度な動作と高速サイクルを実現します。
- フルタッチHMIと高度な数値制御で、プログラミングと操作を容易にします。
主な特徴
- 特許取得の位置決めを備えた定歯合い回転タレットにより、繰返し精度が向上します。
- クランクリンク機構へのデュアルサーボ駆動により、慣性が低減され応答性が向上します。
- プログラム可能なフローティングクランプが板材の状態に適応し、歪みやセット時間を低減します。
- 大容量ツールマガジン（標準56ステーション、オプションで64ステーション）と上下タレット独立駆動により、治具交換が迅速です。
- 真空スクラップ吸引システムにより、廃材の跳ね返りや詰まりを防止します。
- 省エネルギー設計、低騒音動作、オートメーション統合オプションを備えています。
技術仕様 — HPM-3048
- 公称力：294 kN
- 最大加工板サイズ（1回の再位置決めを含む）：1250 × 5000 mm
- 最大板厚（炭素鋼）：6.35 mm
- 最大板厚（ステンレス鋼）：4 mm
- 最大単一パンチ直径：Φ88.9 mm
- 標準ダイポジション：56（オプションで64）
- パンチング精度：±0.1 mm
- パンチング周波数：最大2500 cpm（機種により異なる）
- 最大パンチング周波数（1 mmステップ、6 mmストローク）：900 cpm
- 最大パンチング周波数（25.4 mmステップ、6 mmストローク）：450 cpm
- 最大板送り速度：102 m/min
- ターンテーブル速度：30 rpm
- 制御軸数：7（X、Y1、Y2、T1、T2、C、Z）
- エアー源要件：0.6 MPa
- 外形寸法（L×W×H）：5610 × 5000 × 2300 mm
- 重量：17500 kg
技術仕様 — HPM-3058
- 公称力：294 kN
- 最大加工板サイズ（1回の再位置決めを含む）：1250 × 5000 mm
- 最大板厚（炭素鋼）：6.35 mm
- 最大板厚（ステンレス鋼）：4 mm
- 最大単一パンチ直径：Φ88.9 mm
- 標準ダイポジション：56（オプションで64）
- パンチング精度：±0.1 mm
- パンチング周波数：最大2500 cpm（機種により異なる）
- 最大パンチング周波数（1 mmステップ、6 mmストローク）：900 cpm
- 最大パンチング周波数（25.4 mmステップ、6 mmストローク）：450 cpm
- 最大板送り速度：102 m/min
- ターンテーブル速度：30 rpm
- 制御軸数：7（X、Y1、Y2、T1、T2、C、Z）
- エアー源要件：0.6 MPa
- 外形寸法（L×W×H）：6280 × 5000 × 2300 mm
- 重量：19000 kg
用途
- 量産向けの板金加工に最適：制御盤・筐体、HVAC部品、家電部品およびその他の産業用パンチ部品。
- 自動化生産ラインやマテリアルハンドリングシステムへの組み込みを想定した設計。
- 生産フローに合わせた特注工具、オートメーションインターフェース、真空スクラップ排出オプションを用意。
