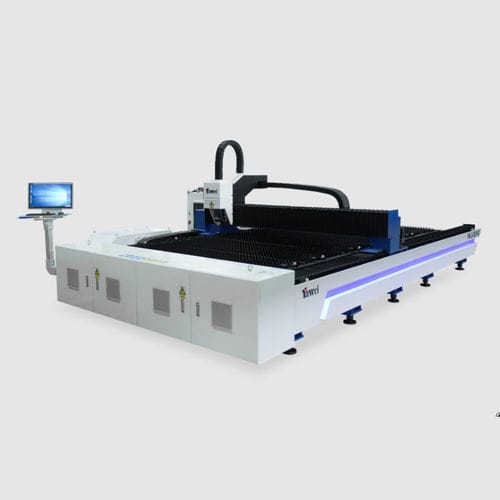

レーザー切断機 HLA series

金属用板金用手動搬入

製品説明
コンパクトな機械構造で占有面積が小さく、工場スペースを有効活用できます。
板材の上げ下ろしが容易なオープン加工領域を採用し、設置環境に柔軟に対応します。
切断エリア下部に集塵/排煙ポートを配置し、粉じん・煙の除去を向上させ、長期にわたる安定運転を実現します。
オープンガントリの両側駆動と単一ワークテーブル構造により、安定した駆動性能と加工信頼性を確保します。
アルミ合金ビームを用いた溶接ベッドは、高加速度運動要件に対応します。
電気制御盤は分離設置可能で、現場のレイアウトに合わせた柔軟な配置が可能です。

製品パラメータ - 型式

• HLA-1530
• HLA-2040
• HLA-2560
• HLA-2580
• HLA-25120
• HLA-30130

HLA-1530
加工範囲: 3050*1525mm
X軸ストローク: 3070mm
Y軸ストローク: 1545mm
Z軸ストローク: 120mm
X-Y最大軌跡速度: 140m/min
X/Y最大加速度: 1.2Gm/s²
位置決め精度: ±0.03mm
繰り返し位置決め精度: ±0.02mm
作業台最大積載量: 900Kg
機械外形寸法: 5000*3700*2000mm
レーザージェネレーター出力: 3/6kW

HLA-2040
加工範囲: 4065*2035mm
X軸ストローク: 4085mm
Y軸ストローク: 2055mm
Z軸ストローク: 120mm
X-Y最大軌跡速度: 140m/min
X/Y最大加速度: 1.2Gm/s²
位置決め精度: ±0.03mm
繰り返し位置決め精度: ±0.02mm
作業台最大積載量: 1500Kg
機械外形寸法: 6000*4400*2000mm
レーザージェネレーター出力: 3/6kW

HLA-2560
加工範囲: 6100*2545mm
X軸ストローク: 6120mm
Y軸ストローク: 2565mm
Z軸ストローク: 170mm
X-Y最大軌跡速度: 140m/min
X/Y最大加速度: 1.0Gm/s²
位置決め精度: ±0.03mm
繰り返し位置決め精度: ±0.02mm
作業台最大積載量: 3000Kg
機械外形寸法: 8800*5400*2000mm
レーザージェネレーター出力: 12/20/30/40/50/60/80kW

HLA-2580
加工範囲: 8100*2545mm
X軸ストローク: 8120mm
Y軸ストローク: 2565mm
Z軸ストローク: 170mm
X-Y最大軌跡速度: 140m/min
X/Y最大加速度: 1.0Gm/s²
位置決め精度: ±0.03mm
繰り返し位置決め精度: ±0.02mm
作業台最大積載量: 6250/9400Kg
機械外形寸法: 11400*5500*2000mm
レーザージェネレーター出力: 12/20/30/40/50/60/80kW

HLA-25120
加工範囲: 12100*2545mm
X軸ストローク: 12120mm
Y軸ストローク: 2565mm
Z軸ストローク: 170mm
X-Y最大軌跡速度: 140m/min
X/Y最大加速度: 1.0Gm/s²
位置決め精度: ±0.03mm
繰り返し位置決め精度: ±0.02mm
作業台最大積載量: 9400/14000Kg
機械外形寸法: 15500*5500*2000mm
レーザージェネレーター出力: 12/20/30/40/50/60/80kW

HLA-30130
加工範囲: 13100*3100mm
X軸ストローク: 13120mm
Y軸ストローク: 3120mm
Z軸ストローク: 170mm
X-Y最大軌跡速度: 100m/min
X/Y最大加速度: 0.8Gm/s²
位置決め精度: ±0.03mm
繰り返し位置決め精度: ±0.02mm
作業台最大積載量: 12000/18000Kg
機械外形寸法: 17000*6000*2000mm
レーザージェネレーター出力: 12/20/30/40/50/60/80kW

技術的特徴 / 仕様

• 占有面積の小さいコンパクトな機械構造。
• オープン加工領域により、ハンドリングと現場適応が容易。
• 切断領域下の集塵ポートにより、粉じん・排煙の除去性能を向上。
• オープンガントリの両側駆動と単一ワークテーブルで安定した性能と良好な繰り返し精度を実現。
• 高剛性の溶接ベッドとアルミ合金ビームにより高加速度運動に対応。
• 現場レイアウトに合わせた柔軟な配置が可能な分離型電気制御盤。
• 位置決め精度: ±0.03mm；繰り返し精度: ±0.02mm。
• X-Y最大軌跡速度: 最大140m/min（機種により異なる）。
• X/Y最大加速度: 最大1.2Gm/s²（機種により異なる）。
• レーザージェネレーター出力オプション: 小型機は3/6kW；大型機は12〜80kWのラインナップ。
