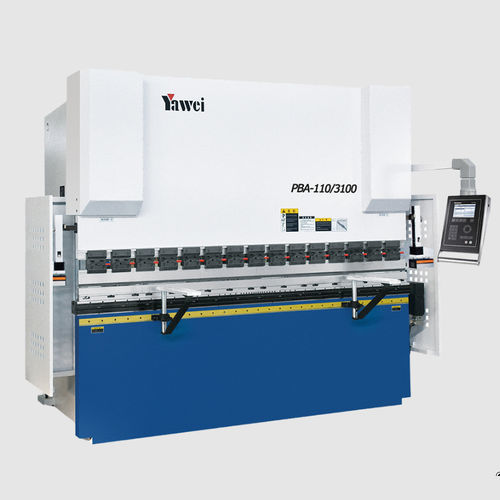

電動・油圧プレスブレーキ PBA series

CNC高速高出力

概要

• ミニマルな工業デザインと作業者に配慮した操作レイアウト。
• 最適なパラメータ配分と高品質な主要コンポーネントにより、安定した性能と容易な操作性を実現。
• ドイツ製輸入のフルクローズドループ電動油圧サーボ同期制御システムを搭載し、高精度な同期と省エネルギーを実現。
• 高剛性フレームとワークテーブル上のCNC制御機械的クラウニングにより、均一な曲げ精度を確保。

選択可能なモデル

• PBA-300/4100
• PBA-300/3100
• PBA-220/4100
• PBA-220/3100
• PBA-160/4100
• PBA-160/3100
• PBA-110/4100
• PBA-110/3100
• PBA-63/2550
• PBA-63/2050
• PBA-35/1250

機種別仕様
PBA-300/4100
曲げ力：3000 kN
曲げ長さ A：4100 mm
支柱間距離 B：3600 mm
ノッチ深さ D：410 mm
スライダーストローク C：265 mm
金型高さ E：580 mm
スライダー速度：120 mm/s（高速） 10 mm/s（作業） 120 mm/s（戻り）
主電動機出力：22 kW
油タンク容量：600 L
外形寸法 L*W*H：4670*1925*3080 mm
機械重量：15800 kg

PBA-300/3100
曲げ力：3000 kN
曲げ長さ A：3100 mm
支柱間距離 B：2600 mm
ノッチ深さ D：410 mm
スライダーストローク C：265 mm
金型高さ E：580 mm
スライダー速度：120 mm/s（高速） 10 mm/s（作業） 120 mm/s（戻り）
主電動機出力：22 kW
油タンク容量：450 L
外形寸法 L*W*H：3670*1925*2980 mm
機械重量：13800 kg

PBA-220/4100
曲げ力：2200 kN
曲げ長さ A：4100 mm
支柱間距離 B：3600 mm
ノッチ深さ D：410 mm
スライダーストローク C：215 mm
金型高さ E：550 mm
スライダー速度：160 mm/s（高速） 12 mm/s（作業） 150 mm/s（戻り）
主電動機出力：17 kW
油タンク容量：400 L
外形寸法 L*W*H：4650*1795*2950 mm
機械重量：12800 kg

PBA-220/3100
曲げ力：2200 kN
曲げ長さ A：3100 mm
支柱間距離 B：2600 mm
ノッチ深さ D：410 mm
スライダーストローク C：215 mm
金型高さ E：550 mm
スライダー速度：160 mm/s（高速） 12 mm/s（作業） 150 mm/s（戻り）
主電動機出力：17 kW
油タンク容量：300 L
外形寸法 L*W*H：3650*1795*2850 mm
機械重量：10800 kg

PBA-160/4100
曲げ力：1600 kN
曲げ長さ A：4100 mm
支柱間距離 B：3600 mm
ノッチ深さ D：410 mm
スライダーストローク C：215 mm
金型高さ E：550 mm
スライダー速度：200 mm/s（高速） 13 mm/s（作業） 160 mm/s（戻り）
主電動機出力：11.3 kW
油タンク容量：400 L
外形寸法 L*W*H：4630*1525*2950 mm
機械重量：10500 kg

PBA-160/3100
曲げ力：1600 kN
曲げ長さ A：3100 mm
支柱間距離 B：2600 mm
ノッチ深さ D：410 mm
スライダーストローク C：215 mm
金型高さ E：550 mm
スライダー速度：200 mm/s（高速） 13 mm/s（作業） 160 mm/s（戻り）
主電動機出力：11.3 kW
油タンク容量：300 L
外形寸法 L*W*H：3650*1795*2850 mm
機械重量：10800 kg

PBA-110/4100
曲げ力：1100 kN
曲げ長さ A：4100 mm
支柱間距離 B：3600 mm
ノッチ深さ D：410 mm
スライダーストローク C：215 mm
金型高さ E：550 mm
スライダー速度：160 mm/s（高速） 12 mm/s（作業） 150 mm/s（戻り）
主電動機出力：8.7 kW
油タンク容量：300 L
外形寸法 L*W*H：4650*1795*2950 mm
機械重量：12800 kg

PBA-110/3100
曲げ力：1100 kN
曲げ長さ A：3100 mm
支柱間距離 B：2600 mm
ノッチ深さ D：410 mm
スライダーストローク C：215 mm
金型高さ E：550 mm
スライダー速度：160 mm/s（高速） 12 mm/s（作業） 150 mm/s（戻り）
主電動機出力：8.7 kW
油タンク容量：300 L
外形寸法 L*W*H：3650*1795*2850 mm
機械重量：10800 kg

PBA-63/2550
曲げ力：630 kN
曲げ長さ A：2550 mm
支柱間距離 B：2150 mm
ノッチ深さ D：350 mm
スライダーストローク C：175 mm
金型高さ E：480 mm
スライダー速度：180 mm/s（高速） 12.5 mm/s（作業） 140 mm/s（戻り）
主電動機出力：5.5 kW
油タンク容量：200 L
外形寸法 L*W*H：3120*1450*2390 mm
機械重量：5000 kg

PBA-63/2050
曲げ力：630 kN
曲げ長さ A：2050 mm
支柱間距離 B：1750 mm
ノッチ深さ D：350 mm
スライダーストローク C：175 mm
金型高さ E：480 mm
スライダー速度：180 mm/s（高速） 12.5 mm/s（作業） 140 mm/s（戻り）
主電動機出力：5.5 kW
油タンク容量：150 L
外形寸法 L*W*H：2720*1450*2390 mm
機械重量：4000 kg

PBA-35/1250
曲げ力：350 kN
曲げ長さ A：1250 mm
支柱間距離 B：950 mm
ノッチ深さ D：300 mm
スライダーストローク C：120 mm
金型高さ E：450 mm
スライダー速度：180 mm/s（高速） 16 mm/s（作業） 180 mm/s（戻り）
主電動機出力：4.4 kW
油タンク容量：100 L
外形寸法 L*W*H：1930*1400*2200 mm
機械重量：3000 kg

主な特長

• 制御システム：フルクローズドループ電動油圧サーボ同期制御（ドイツ輸入）。
• 機械フレーム：高剛性フレームにより精密で安定した加工が可能。
• クラウニング：ワークテーブル上のCNC制御機械式クラウニングで全長にわたり均一な曲げ品質を実現。
• 駆動と出力：機種により主電動機出力は4.4 kW〜22 kW、曲げ力は350 kN〜3000 kNをカバー。
• 油圧容量：機種により油槽容量は100 L〜600 L。
• 複数段のスライダー速度によりサイクルタイムを最適化。

典型的な用途

• 板金加工・金属加工工場
• 家電・電気筐体の生産
• 外装パネルやファサードパネルの曲げ加工
• 建設機械・産業機械向け部品の成形
