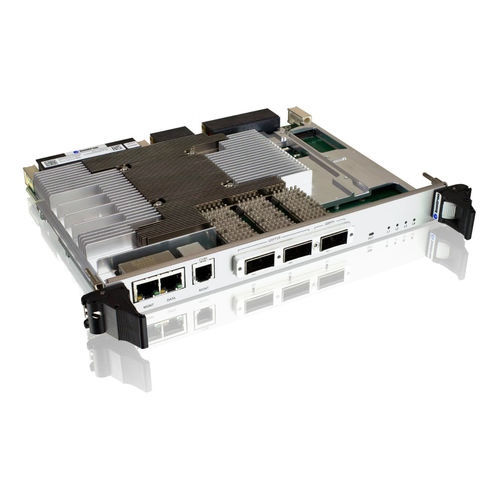

管理型イーサネットスイッチカード VX6940

イーサネットレベル 2レベル 3

製品概要
VX6940は、Broadcom® 72 × 10GbEの高密度スイッチシリコンを中核とする6U VPX非ブロッキングL2/L3スイッチで、100G uplink対応により合計720 GbのI/O帯域を提供します。VITA65 / SLT6-SWH-14F16U1U15U1J-10.8.1スロットプロファイルに準拠し、空冷および導電冷却（conduction-cooled）の堅牢版を用意しています。背面光接続はVITA65 P6/J6開口オプションで対応可能です。KontronのARMおよびx86計算ノードと組み合わせ、組込み・ミッションクリティカルなシステムに適合します。

ハイライト

• 長期プログラムおよび過酷環境向けのL2/L3非ブロッキングスイッチ
• VITA65 / SLT6-SWH-14F16U1U15U1J-10.8.1スロットプロファイル準拠
• SDN機能を備えたData Centerバリアント
• フロントパネル uplink：QSFP28（100G）、QSFP+（40G）、デュアル1000BASE-T（RJ45）
• ヨーロッパでの設計・製造、SOSA™技術標準に整合

Ethernet & バックプレーン
フロントパネル：デュアル1000BASE-T（RJ45）＋2つのQSFP28（100GBASE-KR4対応）＋1つのQSFP+（40GBASE-KR4対応）。バックプレーン：2 × 100GBASE-KR4、15 × 40GBASE-KR4。

冷却とフロントパネル機能
VITA 47 空冷（0〜+55°C）およびVITA 47 導電冷却 CC-4（-40〜+85°C）を選択可能。フロントパネルにはRJ45ポート、QSFP28/QSFP+ケージ、RJ11シリアルコネクタ、リセットボタン、2色LEDを装備。背面光学接続はVITA65 P6/J6オプションで対応。

技術仕様

• モデル：VX6940
• フォームファクタ：6U VPX
• スイッチシリコン：Broadcom® 72 × 10GbE 高密度スイッチ
• 合計I/O帯域：720 Gb
• Uplink対応：100G（QSFP28）および40G（QSFP+）
• スロットプロファイル：VITA65 / SLT6-SWH-14F16U1U15U1J-10.8.1
• フロントポート：デュアル1000BASE-T（RJ45）、2×QSFP28（100GBASE-KR4）、1×QSFP+（40GBASE-KR4）
• バックプレーン接続：2 × 100GBASE-KR4、15 × 40GBASE-KR4
• 冷却オプション：VITA 47 空冷（0〜+55 °C）、導電冷却 CC-4（-40〜+85 °C）
• フロント機能：RJ11シリアル、リセットボタン、2色LED
• 背面光接続：VITA65 P6/J6開口経由
• バリアント：空冷、導電冷却堅牢版、SDN対応Data Center版
• 対象用途：マルチモード能動/受動レーダー、ソナー、高解像度センサーおよびデータ集約型組込みシステム
• 設計・製造：ヨーロッパ
