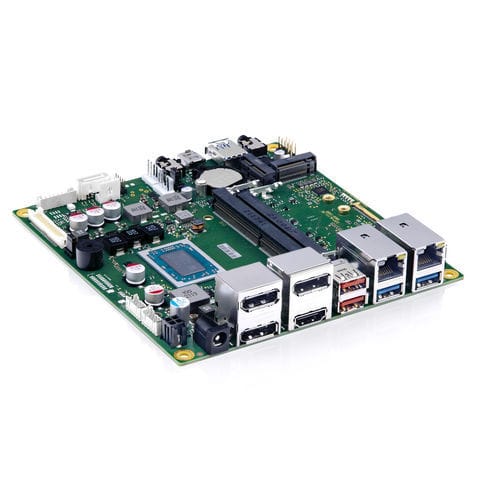

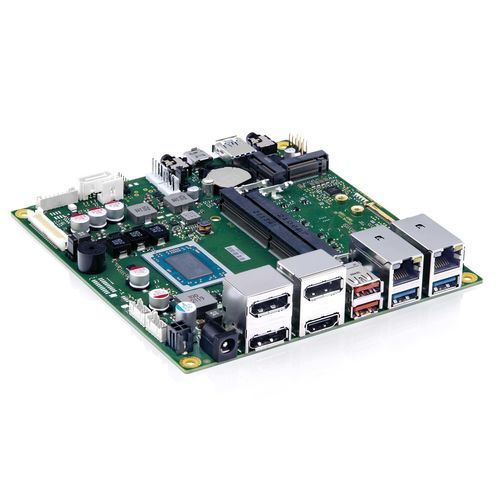

Mini-STXマザーボード D3724-R mSTX

AMD Ryzen™ EmbeddedAMD Ryzen™ R2514AMD Ryzen™ Embedded R2314

概要 D3724‑R mSTX は、AMD Ryzen™ Embedded R2000 シリーズ SoC（統合 AMD Radeon™ Vega グラフィックス対応）をサポートする産業用 Mini‑STX マザーボードです。ファンレスでコンパクトなシステム向けに設計されており、医療用ディスプレイ、カジノゲーミング、シンクライアント、超小型産業用 PC などの高いグラフィック要求に適しています。ボードのバリアントにより最大 4 台の独立した 4K ディスプレイを駆動できます。

ハイライト

• 統合 AMD Radeon™ Vega グラフィックス（SoC）
• 最大 3x DisplayPort V1.4（DP++）および 1x HDMI V2.0b
• eDP V1.4 および デュアルチャネル 24bit LVDS（共有ルート）搭載
• ファンレス動作を想定した設計
• Windows 10 / Windows 11 および Linux‑64 をサポート

利点

• 4K マルチディスプレイ対応による高度な表示ソリューション
• 狭小スペース向けの Mini‑STX フォームファクタ
• グラフィック性能と TCO に応じた SoC バリアント
• M.2、SATA、USB、ギガビット LAN など充実した拡張性
• 産業用途に適したライフサイクル管理と保守性

技術データ（概要）

• モデル: D3724‑R mSTX
• プロセッサ: AMD Ryzen™ Embedded R2000（R2312 / R2314 / R2514 SoC）
• メモリ: 2x DDR4 2400/2666、最大 32 GB（デュアルチャネル）
• グラフィックス & ディスプレイ: 統合 AMD Radeon™ Vega；最大 3x DPP V1.4（DP++）、1x HDMI V2.0b、1x eDP V1.4（4K、共有）、1x デュアルチャネル 24bit LVDS（共有）
• ストレージ & 拡張: 1x SATA III；1x M.2 PCIe x4 (Key‑M)；1x M.2 Key‑E (WLAN/BT)
• ネットワーク & オーディオ: Intel® i210 + Realtek RTL8111H（GbE）；Realtek ALC256
• 電源: 外部/内部 DC‑In（12 V または 19–28 V）
• OS 対応: Windows 10 / Windows 11 / Linux‑64
• サイズ & 環境: Mini‑STX 140 x 148 mm；動作温度 −10 °C〜60 °C；CE Class‑B、UKCA、cTÜVus
