イーサネット・コントローラ XMC-ETH6

概要

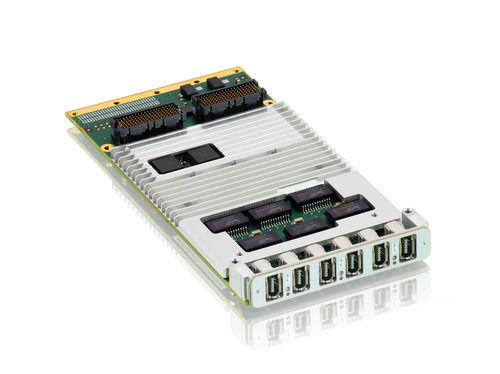

KONTRON XMC-ETH6は、VMEおよびVPXプラグインカードのネットワーク機能を拡張するための高性能ギガビットイーサネットXMCメザニンカードです。最大4基のIntel i225コントローラ（1G/2.5G、TSN/IEEE1588 PTP対応）と最大2基のIntel i210コントローラ（1G）を組み合わせ、最大6つの独立したイーサネットポートを提供します。8ポート×8レーンのPCIe Gen3スイッチにより柔軟な構成が可能で、複数ポートの同時動作をサポートします。エアクールド版と堅牢な伝導冷却版が用意され、産業用フロントコネクタおよびVITA42／VITA61のフォームファクタオプションに対応します。3U VPX版は別途お問い合わせください。

主な特長

• 柔軟なポート割り当てが可能な6つの独立イーサネットコントローラ
• TSNおよびIEEE1588 PTP対応の4基のIntel i225（1G/2.5G）
• 2基のIntel i210 1G銅線ポート（最大6ポートの1000BASE-T同時使用）
• 複数の構成モードを可能にする8ポート×8レーンPCIe Gen3スイッチ
• ロック機構付きIEC 61076 Harting ixフロントコネクタによる高い堅牢性とEMC耐性
• フォームファクタオプション：XMC（VITA42）、拡張XMC（VITA61）
• 温度レンジの異なるエアクールド（VITA 47）および伝導冷却（VITA 47 Conduction-Cooled CC-4）をラインアップ

技術仕様
イーサネット：最大6ポートの1000BASE-T（4ポートは1G/2.5G、2ポートは1G）
コントローラ：最大4×Intel i225（1G/2.5G、TSN/IEEE1588 PTP）および最大2×Intel i210（1G）
スイッチ：8ポート、8レーン PCIe Gen3 スイッチ（複数構成をサポート）
フロントコネクタ：IEC 61076 Harting ix（前面、ロック機構付き）
冷却：VITA 47 エアクールド（動作 0 °C～+55 °C）および VITA 47 Conduction-Cooled CC-4（動作 -40 °C～+85 °C）

仕様

• モデル：XMC-ETH6
• フォームファクタ：XMCメザニンカード（VITA42およびVITA61オプション）
• イーサネットポート：最大6×1000BASE-T（4×1G/2.5G + 2×1G）
• イーサネットコントローラ：最大4×Intel i225、最大2×Intel i210
• PCIe接続：8レーン PCIe Gen3 スイッチ
• フロントパネル：IEC 61076 Harting ixコネクタ上の6ポート1000BASE-T
• 冷却バリエーション：エアクールド（VITA 47）および Conduction-Cooled CC-4（VITA 47）
• 対象用途：VME/VPX向けネットワーク拡張、国防・輸送などの過酷な環境向け堅牢システム
