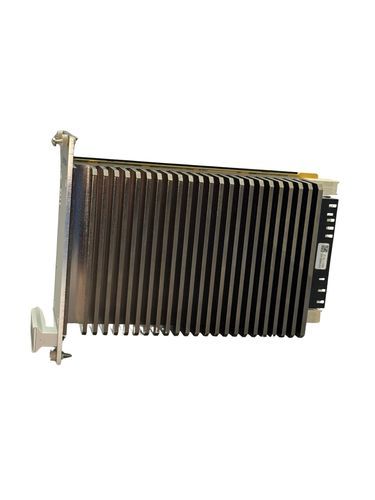

3U電源 VPX360

DC/DCマルチ出力スイッチング

概要
Kontron VPX360 Air-cooled は、ANSI/VITA 62.0 に準拠して設計された商用の VPX 電源モジュールで、標準 VITA 46.0 VPX システムへの統合を想定しています。次世代の電力変換技術により、コンパクトな 3U フォームファクタで最大 600 W を供給します。

製品情報
28 V DC または 48 V DC の公称入力に対応する別バージョンがあり、動作入力範囲は 12 V DC 〜 68 V DC です。VPX360 は複数の主出力および補助出力、プログラム可能な電源シーケンス、包括的な保護機能、および I²C、USB-C、オプションの IPMI によるオンボード監視を備えています。電子回路はコンフォーマルコーティングされており、組込みおよびラギッドプラットフォーム向けの VITA および MIL 規格に準拠するよう設計されています。予備データシートで示される箇所については適合試験が保留中です。

ハイライト

• 最大 600 W の出力
• コンパクトな 3U VPX、エアクーリング、ピッチ 10 HP
• 公称入力 28 V DC または 48 V DC のバージョン；動作範囲 12–68 V DC
• 監視・制御用の I²C、USB-C、オプションの IPMI（VITA 46.11）
• ANSI/VITA 62.0 および VITA 46.0 対応設計；MIL-STD 互換性を考慮した設計

技術データ（表）
機械仕様：フォームファクタ：3U VPX CC、エアクーリング；ピッチ：10 HP / 2.0 in；寸法：122.40 × 171.04 × 50.46 mm；質量：1.2 kg（2.6 lb）。入力電圧：公称 28 V DC または 48 V DC（バージョンとキーイングに依存）；動作範囲 12–68 V DC；最小起動電圧 12 V DC；最小停止電圧 8 V DC；最大連続入力 68 V DC；最大ピーク ±250 V（<1 ms）。電力と効率：最大 600 W 出力；逆接続保護および入力過電圧保護；長時間の過電圧時の自動再起動動作。保護機能：過電圧、低電圧、過電流、過温度、逆極性、入力過電圧保護；ハードウェア電流制限；内部 PCB 温度保護閾値 125 °C（閾値超過時に出力停止）；絶縁：入力−出力／入力−筐体接地／出力−筐体接地 500 V；筐体接地−保安接地抵抗 <10 mΩ（確認中）。管理・制御：入力状態、6 系列の出力電圧と電流、温度をマイクロプロセッサで監視；I²C バス通信、通信・ファームウェア用 USB-C、オプションの IPMI（VITA 46.11）；制御・状態信号は ENABLE、INHIBIT、FAIL、SYSRESET、電圧センス、電流共有、ジオグラフィックアドレッシング等。

技術仕様

• モデル：VPX360 Air-cooled
• ブランド：Kontron
• 出力：最大 600 W
• フォームファクタ：3U VPX CC、エアクーリング；ピッチ：10 HP / 2.0 in
• 寸法：122.40 × 171.04 × 50.46 mm
• 重量：1.2 kg（2.6 lb）
• 公称入力電圧：28 V DC または 48 V DC（バージョン依存）
• 入力範囲：12–68 V DC
• 最小起動：12 V DC；最小停止：8 V DC
• 最大ピーク入力電圧：±250 V（<1 ms）
• 複数の主出力・補助出力；プログラム可能な電源シーケンス
• 保護：過電圧、低電圧、過電流、過温度、逆極性、入力過電圧；ハードウェア電流制限
• 温度保護：内部 PCB 閾値 125 °C
• 絶縁：入力−出力、入力−筐体、出力−筐体 500 V
• 監視・制御インターフェース：I²C、USB-C、IPMI オプション（VITA 46.11）
• 設計対象：ANSI/VITA 62.0 および VITA 46.0；MIL-STD-461、MIL-STD-704、MIL-STD-1275、MIL-STD-810 に対する設計（該当箇所は適合試験保留）
