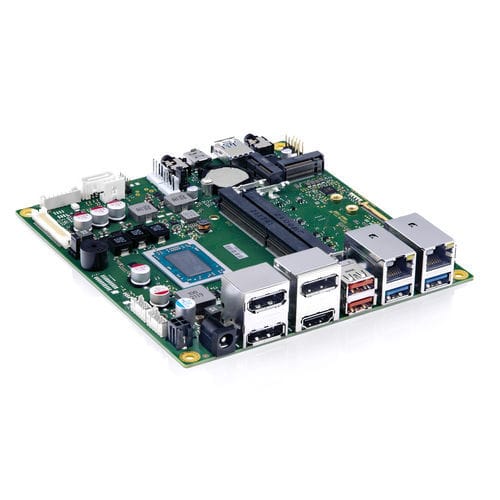

Mini-STXマザーボード D3714-V/R mSTX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded R1000

概要
産業用マザーボード D3714-V/R mSTX（Mini-STX、140 x 148 mm）は、AMD Ryzen™ Embedded V1000およびR1000シリーズのSoC（AMD Radeon™ Vega内蔵）をサポートします。カジノゲーム、医療用表示装置、シンクライアント、超小型産業用PCなど、高いグラフィック要件を持つコンパクトな用途向けに設計されています。ボードは複数の映像出力を備え、選択したボードバージョンにより最大4台の独立した4Kディスプレイを駆動できます。

主な特長

• SoC内蔵のAMD Radeon™ Vegaグラフィックス
• 最大3x DisplayPort v1.4およびHDMI v2.0b、組込みeDP対応
• レガシーディスプレイ向けのデュアルチャネルLVDS（24ビット）
• ファンレス運用に対応可能（構成による）
• M.2 Key-M（NVMe SSD）およびM.2 Key-E（WLAN/BT）対応

利点

• 狭小スペース向けのコンパクトなMini-STXフォームファクタ
• ビジュアライゼーション用途向けの高解像度表示オプションを多数提供
• M.2による柔軟なストレージ＆ワイヤレス拡張
• Windows 10、Linux（64ビット）などの広いOSサポートと標準的なBIOS機能
• 産業用途に適した動作レンジと一般的な認証取得

仕様（主要）

• プロセッサー: AMD Ryzen™ Embedded V1605B（V1000）；AMD Embedded R1102G、R1305G（R1000）
• チップセット: SoC
• メインメモリ: 2x DDR4-2400 SO-DIMM、最大32GB
• グラフィックスコントローラ: 統合AMD Radeon™ Vega
• 映像出力: 最大3x DisplayPort（DP++/DPP）v1.4、1x HDMI v2.0b、1x 組込みeDP（v1.4、4K対応）、1x デュアルチャネル24ビットLVDS（信号共有）
• サポートされる表示組合せ（ボード版ごと）: D3714-V2: 2x DPP + 1x LVDS + 1x eDP；3x DPP + 1x LVDS；2x DPP + 1x HDMI + 1x eDP；3x DPP + 1x HDMI。D3714-R2: 1x DPP + 1x LVDS + 1x eDP；2x DPP + 1x LVDS；1x DPP + 1x HDMI + 1x eDP；2x DPP + 1x HDMI。D3714-R1: 1x LVDS + 1x eDP；1x DPP + 1x LVDS；1x HDMI + 1x eDP；1x DPP + 1x HDMI
• オーディオ: Realtek ALC256、5.1チャンネル HDオーディオ
• イーサネット: Intel® i210 + Realtek RTL8111H ギガビットイーサネット
• USB: ヘッダ 2x USB2.0；リア 2x USB 3.2 Gen1 + 2x USB 3.2 Gen2；フロント 1x USB 3.2 Gen1 + 1x USB 3.2 Gen1 Type-C
• シリアル & I/O: 1x RS232（ヘッダ）、1x RS232/422/485（ヘッダ）、GPIO（ヘッダ）
• SATA & ストレージ: 1x SATA III（6 Gbit/s）；1x M.2 PCIe x4 Key-M（2230/2242/2280）
• M.2 WLAN/BT: Key-E 2230（PCIe x1 Gen3 + USB2.0）
• 電源: 外部/内部 DC-In（DCジャック / 4ピン Micro-Fit）。入力電圧: 12 V または 19–28 V（接続方法により最大電流/ワット数が異なる）
• BIOS: AMI Aptio 5.x（UEFI）；ウォッチドッグ: 3段階ハードウェアウォッチドッグ；RTC: 内蔵
• 冷却: D3714-V2: 2x PWMファン（CPU/システム）；D3714-Rx: 1x PWMファン（CPU） — SoCと冷却設計に応じファンレス構成に対応
• 対応OS: Windows 10、Linux（64ビット）
• 機械寸法: Mini-STX 140 x 148 mm
• 動作条件: 温度 -10 °C〜60 °C；湿度 5%〜85% RH
• 認証: CE Class-B、FCC-B、cTÜVus（IEC62368-1）
