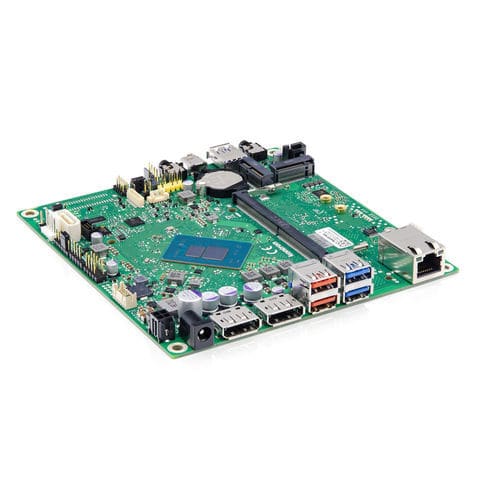

Mini-STXマザーボード K3921-H mSTX

Intel® Core™ i シリーズIntel® Apollo LakeIntel® Core™ i3-N305

製品概要
Extended Lifecycle mSTX マザーボード K3921‑H は、Intel® Core™ i3 および Intel® N シリーズ（Alder Lake N、Twin Lake）プロセッサをサポートし、Intel® UHD Gen12（Intel® Xe）グラフィックスを統合します。2系統の DisplayPort 1.4、フロントの USB‑Type‑C 経由の DisplayPort、オンボードの eDP V1.4b を備え、最大 2×4K + 1×FHD の 3 台独立ディスプレイに対応します。M.2 Key‑M（PCIe + SATA）および WLAN/Bluetooth 用の M.2（PCIe/CNVi）スロットを備え、フロント USB‑C は PowerDelivery Sink、USB 3.2 Gen1、DisplayPort Alternate Mode（DPoC）に対応します。Thin Client やコンパクトな SMARTCASE™ S501 シャーシでの導入に適し、全コンポーネントは 24/7 稼働対応で設計されています。

主なポイント

• Intel® Twin Lake プロセッサ対応
• 最大 32 GB 対応 DDR5‑4800 SODIMM
• Intel® Xe による Intel® UHD Gen12 グラフィックス（24 EUs）
• 最大 2x DisplayPort 1.4 + 1x USB‑C 経由 DisplayPort（DPoC）+ eDP 搭載
• M.2 Key‑M（PCIe + SATA）および M.2 Key‑E（WLAN/CNVi）
• ファンレス運用に対応する設計（適用時）

利点

• 長期プロジェクト向けのライフサイクル継続性と製品保守
• コンパクトシステム向けの豊富な I/O と拡張性
• Kontron による技術サポートとアップデート管理
• Thin Client や小型産業用途への導入工数削減

技術仕様

• プロセッサ: Intel® Processors N‑series（SKU に応じた SoC: N100 / i3‑N305 / N355 / N150）
• メインメモリ: 1x DDR5‑4800 SODIMM、最大 32 GB、non‑ECC
• グラフィックス: Intel UHD Gen12（Intel® Xe）、24 EUs
• 表示出力: 最大 2x DisplayPort 1.4 + 1x USB‑C 経由 DisplayPort（DPoC）+ eDP V1.4b（最大 4K）
• ストレージ/拡張: 1x M.2 Key‑M（PCIe x1 Gen3 + SATA）NVMe/SATA SSD 用；1x M.2 Key‑E（WLAN/CNVi/Bluetooth）
• USB: 複数の USB 2.0 / USB 3.2 Gen1 / Gen2 ポート；フロント USB‑C は PD Sink と DPoC 対応
• イーサネット: ギガビット（Realtek RTL8111H）
• オーディオ: Realtek ALC256 HD コーデック
• SATA: 1x SATA III（6 Gbit/s）
• 電源: 外部/内部 DC‑In オプション；USB‑C PD Sink（最大 20V/100W）
• BIOS: AMI Aptio 5.x（UEFI）
• フォームファクタ: Mini‑STX（140 × 148 mm）
• 動作条件: 0 °C–50 °C；湿度 5%–85%
• 認証: 予定 cTÜVus（IEC62368‑1）、CE Class B、UKCA、FCC‑B 検証
