DINレール電源 VPX1000

AC/DC制御マルチ出力

製品の特長

• 1000 W 空冷 VPX 電源、VITA 62 ベースライン
• 入力: 85–264 V AC、47–63 Hz; ラッシュカレント 5.2–7.3 A（通常）、37 A（ピーク）
• 6系統の直流出力: +12 V (VS1) 35 A；+12 V (VS2) 35 A；+5 V (VS3) 30 A；+3.3 V_AUX 20 A；+12 V_AUX 2 A；−12 V_AUX 2 A
• 効率 最大89%
• 強制空冷、≥ 800 LFM の気流

製品情報

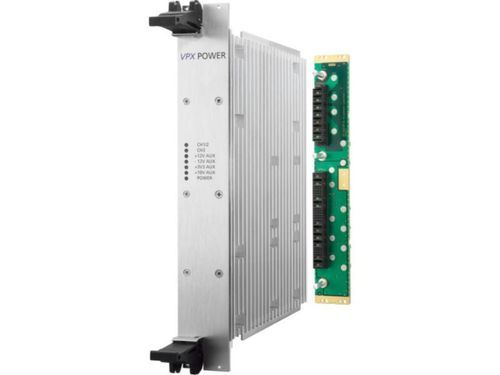

Kontron Hartmann Wieners の 6U VPX 電源は、過酷な環境向けに設計されており、耐久性、信頼性、長期運用を重視しています。本AC/DCモジュールは最大1000 Wを供給し、効率は最大89%に達します。VITA 62 ベースラインへの部分準拠を提供し、6系統の高性能DC出力、+12 Vレールのアクティブ電流共有によるN+1冗長性、各出力ごとのDC OK / Power OK信号を備えています。強制空冷で広い動作温度範囲に対応しており、産業、国防、研究用途に適しています。機械設計は6U/10HP VPX規格に準拠し、フロントパネルに抜き取りハンドル、奥行き160 mmを備えます。

技術データ
適合: VITA 62 ベースライン; MIL‑STD‑810 に準拠（コンフォーマルコーティングあり）
電力と効率: 出力 1000 W（空冷）；効率 最大89%；入力 85–264 V AC、47–63 Hz；ラッシュカレント 5.2–7.3 A（通常）、37 A（ピーク）
冷却とフォームファクタ: 6U / 10HP VPX、奥行き160 mm、フロントパネルに抜き取りハンドル；強制気流 ≥ 800 LFM
保護機能: 内部OR-ingダイオードによる+12 V出力のアクティブ電流共有（N+1冗長化）；過電流、過電圧、過温度保護（ラッチ）；各出力のDC OKおよびPower OK信号
動作条件: 動作温度 −40 °C～+85 °C（50 °C超でデレーティング）；保管温度 −45 °C～+85 °C

仕様

• 出力電力: 1000 W（空冷）
• 効率: 最大89%
• 入力: 85–264 V AC、47–63 Hz；ラッシュカレント: 5.2–7.3 A（通常）、37 A（ピーク）
• DC出力: +12 V VS1 35 A；+12 V VS2 35 A；+5 V VS3 30 A；+3.3 V_AUX 20 A；+12 V_AUX 2 A；−12 V_AUX 2 A
• 冷却: 強制空冷、≥ 800 LFM
• フォームファクタ: 6U / 10HP VPX、奥行き160 mm、フロントパネルに抜き取りハンドル
• 適合: VITA 62 ベースライン；MIL‑STD‑810 準拠；コンフォーマルコーティング
• 保護: +12 Vのアクティブ電流共有；過電流／過電圧／過温度（ラッチ）；各出力のDC OKおよびPower OK
• 動作温度: −40 °C～+85 °C（50 °C超でデレーティング）；保管温度: −45 °C～+85 °C
