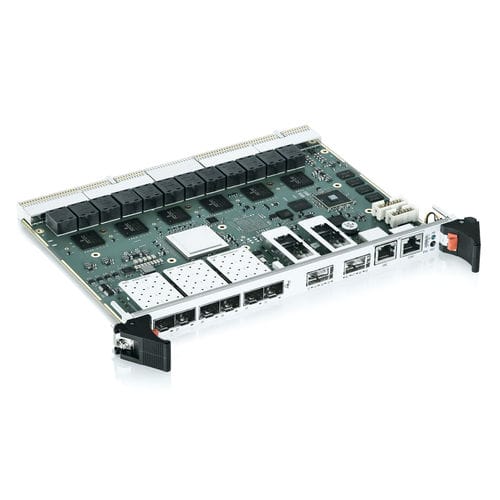

管理型イーサネットスイッチカード CP6940

24 ポートイーサネットレベル 2

製品概要
CP6940は、6U CompactPCI®およびVME組込みシステム向けのフルマネージド1/10/40ギガビットイーサネットスイッチです。長期プログラムや過酷環境向けに設計され、拡張動作温度域をサポートします。航空宇宙、国防、産業向けの高性能マルチCPUサーバに適しています。設計・生産はKontron（ヨーロッパ）。

互換性と設計
CP6940はCP6924およびCP6930の後継で、PICMG 2.16およびVITA 31.1に準拠しています。BroadcomのSingle‑Chipスイッチ技術と高性能QorIQ®マイクロコントローラを組み合わせ、パケット転送と管理処理を分離する設計です。

主な機能

• フルマネージドなLayer 2 / Layer 3スイッチ（1/10/40 GbE）
• 複数のアップリンクオプション：QSFP+、SFP+、SFP、RJ45
• バックプレーン/RTM向け24本の拡張ファブリックリンク（PICMG2.16 / VITA31.1）
• 4 MByte統合パケットバッファとインテリジェントMMUによるマルチキャストバースト吸収
• ホットスワップ、IPMI、SNMP、内蔵テストおよび保守機能

性能とアーキテクチャ
全パケットサイズでのラインレート転送を実現するノンブロッキングアーキテクチャ。MMUによる動的メモリ割当とバースト吸収でマルチキャストスループットを最適化。管理用CPUを分離することでスループットの制約を回避し、将来のファームウェア/TSN拡張を可能にします。

管理とネットワーク機能
包括的な管理機能：SNMP、CLI（Telnet/SSH）、インバンド/アウトオブバンド管理（Ethernet/RS232）、IPMI。ルーティング/転送：IPv4（IPv6はオプション）、OSPF、RIP、VRRP、スタティックルーティング、VLAN、LAG（802.3ad）、QoS（802.1p）、Spanning Tree各種（STP、RSTP、MSTP、PVST、RPVST）、BFD、マルチキャスト転送、時刻同期（802.1AS）。

同梱/注目項目

• QSFP+（40Gまたは4×10G）対応、SFP+マルチレートモジュール（1/2.5/5/10G）対応
• フロントアップリンク：RJ45およびSFP 1G
• Rear Transition Moduleサポート：CP-RIO6-923

仕様（要約）
モデル：CP6940
フォームファクタ：6U CompactPCI® / VME、4HPシングルスロット
Fabricインターフェース：PICMG2.16、VITA31.1
ポート：QSFP+（40G）またはSFP+/SFP（1/10G）オプション、バックプレーン/RTM上に24×10/100/1000 Base‑T
パケットバッファ：4 MByte統合
消費電力：最大 60 W
外形寸法（H x W）：233.5 mm x 160 mm
冷却：強制空冷
動作温度：-40°C〜+70°C（製品表記：構成により最大+85°C）
MTBF：138,000 h @ 30°C (MIL‑HDBK‑217 FN2)
RTMサポート：CP-RIO6-923

注意
ヨーロッパでの設計・生産。標準環境向けのL2のみバージョンあり。

特性 / 技術仕様

• モデル：CP6940
• 機能：1/10/40 GbE Layer 2/3 スイッチ、フルマネージド
• スイッチ技術：Broadcom single‑chip + QorIQ® マイクロコントローラ
• マルチキャスト最適化（インテリジェントMMU）
• 管理機能：SNMP、CLI、IPMI V1.5、インバンド/アウトオブバンド、RS232
• プロトコル：IPv4/IPv6（オプション）、OSPF、RIP、VRRP、スタティックルーティング、VLAN、LAG、QoS、STP各種、BFD
• 環境：VITA 47 クラス EAC6 V2；-40°C〜+70°C
• 電力：最大 60 W
• 冷却：強制空冷
• 寸法：233.5 mm x 160 mm
• RTM / 拡張：CP-RIO6-923 対応
