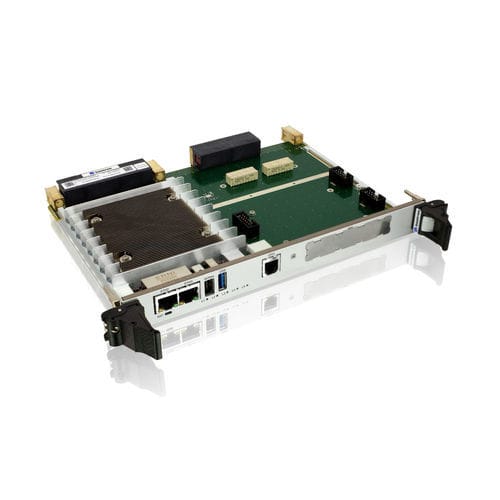

VPXシングルボードコンピュータ VX6124

NXP QorIQ™ARMARM® Cortex™ A72 Quad Core

製品概要
VX6124は、NXP QorIQ Layerscape LX2160A SoCを搭載した6U OpenVPX ARM A72計算ノードです。広帯域データプレーン、デジタルセキュリティ機能、長期的な過酷環境での運用を想定したHPECアーキテクチャ向けに設計されています。

ハイライト

• 200k+ DMIPSの処理性能、SBC消費電力約30W
• NXP QorIQ Layerscape LX2160A：16個のARM A72コア @ 2.0 GHz
• 最大32 GB DDR4（ECC対応、典型構成：16 GB デュアルチャネル）
• 40G BaseKR4データプレーン、10G BaseKR制御プレーン
• Arm TrustZoneおよびKontron AppProtectによるプラットフォームセキュリティ対応
• 空冷版はKontron XMC-GPU91 Radeon™ E9171向けに最適化（約+1.2 TFlops）
• XMC拡張対応、SOSA準拠のテストビークルオプション

技術仕様

• モデル：VX6124 — 6U OpenVPX ARM A72 計算ノード
• プロセッサ：NXP QorIQ Layerscape LX2160A、16コア、30W TDP
• キャッシュ：8 MB
• メモリ：最大32 GB DDR4（ECC）、典型構成 16 GB デュアルチャネル
• ストレージ：32 GB eMMC 搭載
• データプレーン：Dual 40/100GBASE-KR4 ポート（40G BaseKR4）
• 拡張プレーン：x4 PCIe Gen2、拡張スロット：XMC
• 制御プレーン：10GBASE-KR および 1000BASE-T ポート
• I/O：SATAIII、USB2.0（2ポート）、USB3.0、RS-232 UART、GPIO、XMC I/O
• バックプレーン互換性：SLT6-PAY-4F1Q1H4U1T1S1S1TU2U2T1H-10.6.3-0、MOD6-PAY-4F1Q1H4U1T1S1S1TU2U2T1H-12.6.3-2
• 冷却：VITA 47 空冷 (0/+55°C) および伝導冷却 CC-4 (-40/+85°C)
• フロントパネル：2x RJ-45 10/100/1000Base-T(X)、USB3 Type-A、iXコネクタ上のRS-232、GPIO付きRJ11、リセットボタン、バイカラーLED

用途と統合

• 高帯域データ処理およびエッジHPECシステム
• C4ISR、センサーフュージョン、リアルタイム信号処理
• 40GデータプレーンのプロトタイピングおよびSOSA準拠のテストベッド
• 空冷/伝導冷却オプションを備えた長期的な過酷環境向け展開

ダウンロードとサポート

• DatasheetおよびUser's Guideが製品ドキュメントとして提供されています。統合、カスタマイズ、長期供給についてはKontronにお問い合わせください。
