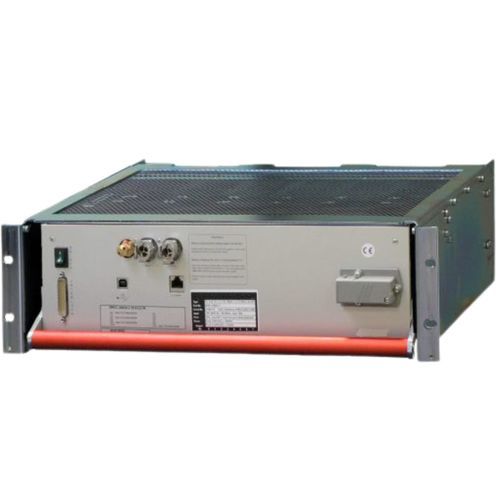

3U電源 MARATON Moderate HE

DC制御マルチ出力

概要
MARATON Moderate HE は、CERNのLHC向けに開発された、放射線および磁場に耐性のある12チャネル低電圧電源です。

製品情報
高度なCAN-busによる監視、優れたモジュール性、過酷な環境下での信頼動作を特徴とします。

用途と設計
中等度の放射線環境を想定して設計されており、シールドされた部品、ウォータークーリング、および冗長制御により信頼性を確保します。プラグインモジュール構成により保守性とスケーラビリティが高く、研究施設や要求の厳しい産業用途に適しています。

ハイライト

• 最大12独立低電圧DCチャネル
• 出力最大3.6 kW（ウォータークーリング時）
• 磁場耐性最大1200 G
• 放射線耐性最大30 Gy
• 監視・制御用CAN-busインターフェース

技術データ
適合規格：CE EN 60950、EN 50081-1、EN 50082-1/2、UL 1950。産業環境向けの安全性およびEMC要件に適合します。
電力と効率：総出力最大3 kW（空冷）、3.6 kW（ウォータークーリング）。モジュール効率は約65%（低電圧）から約90%（>48 V）まで。
保護：過電流、過電圧、低電圧、過温度のプログラム可能保護。チャネル別、グループ別、システム全体での高速トリップ応答が設定可能。
制御と監視：フルマイクロプロセッサ制御。トリップレベル、ランプレート、しきい値をプログラム可能。遠隔制御用CAN-busインターフェース（Ethernet/USBオプション）。
設計とコンポーネント：モジュラー19インチシステム：3Uパワービンにプラグインモジュールを装備。最大12独立浮動LVチャネル。交換可能な空冷／水冷モジュールを用意。

技術仕様

• チャネル：最大12独立低電圧DCチャネル
• 出力：最大3 kW（空冷）；最大3.6 kW（ウォータークーリング）
• 磁場耐性：最大1200 G
• 放射線耐性：最大30 Gy
• インターフェース：監視・制御用CAN-bus（Ethernet/USBオプション）
• 保護機能：過電流、過電圧、低電圧、過温度のプログラム可能保護；チャネル/グループ/システム単位でのトリップ応答設定
• 制御：トリップレベル、ランプレート、しきい値をプログラム可能なフルマイクロプロセッサ制御
• 効率：モジュール効率 約65%（低電圧）〜約90%（>48 V）
• 機械設計：モジュラー19インチ3Uパワービン、プラグインモジュール；空冷／水冷モジュール交換可能
• 保守性：プラグインモジュール設計により保守と拡張が容易
